STL18N60M2 - STMicroelectronics

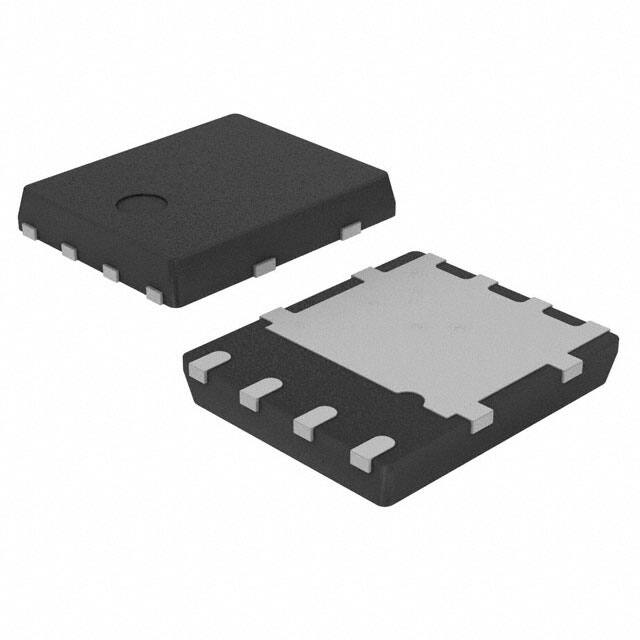

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY13-STL18N60M2

Hersteller Teil #: STL18N60M2

Produktkategorie: Transistors - FETs, MOSFETs - Single

Hersteller: STMicroelectronics

Beschreibung: MOSFET POWER MOSFET

Verpackung: 8-PowerVDFN

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

STL18N60M2 Datenblatt

Attribute

Attribute Value

Factory Lead Time

26 Weeks

Package / Case

8-PowerVDFN

Mounting Type

Surface Mount

Number of Pins

Current - Continuous Drain (Id) @ 25℃

9A Tc

Voltage - Gate Threshold (Vgs(th)) (Max) @ Id

4V @ 250μA

Turn Off Delay Time

47 ns

Power Dissipation (Max)

57W Tc

Drive Voltage (Max Rds On, Min Rds On)

10V

Series

MDmesh™ II Plus

Packaging

Cut Tape (CT)

Operating Temperature

150°C TJ

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

ECCN Code

EAR99

Resistance

278mOhm

Peak Reflow Temperature (Cel)

NOT SPECIFIED

Time@Peak Reflow Temperature-Max (s)

NOT SPECIFIED

Base Part Number

STL18

Number of Channels

Element Configuration

Single

Turn On Delay Time

12 ns

FET Type

N-Channel

Rds On (Max) @ Id, Vgs

308m Ω @ 4.5A, 10V

Input Capacitance (Ciss) (Max) @ Vds

791pF @ 100V

Gate Charge (Qg) (Max) @ Vgs

21.5nC @ 10V

Rise Time

9ns

Drain to Source Voltage (Vdss)

600V

Vgs (Max)

±25V

Fall Time (Typ)

10.6 ns

Continuous Drain Current (ID)

Gate to Source Voltage (Vgs)

25V

RoHS Status

ROHS3 Compliant

Lead Free

Teilenummer	Paket	Beschreibung
STL18N60M2	8-PowerVDFN	MOSFET POWER MOSFET
NDD60N360U1T4G	TO-252-3, DPak (2 Leads + Tab), SC-63	Power MOSFET 600V 11A 360 mOhm Single N-Channel DPAK
STD13NM60N	TO-252-3, DPak (2 Leads + Tab), SC-63	MOSFET N-CH 600V 11A DPAK
STP13NM60N	TO-220-3	Trans MOSFET N-CH 650V 11A 3-Pin(3 Tab) TO-220 Tube
STW13N60M2	TO-247-3	Trans MOSFET N-CH 600V 12A 3-Pin(3 Tab) TO-247 Tube
