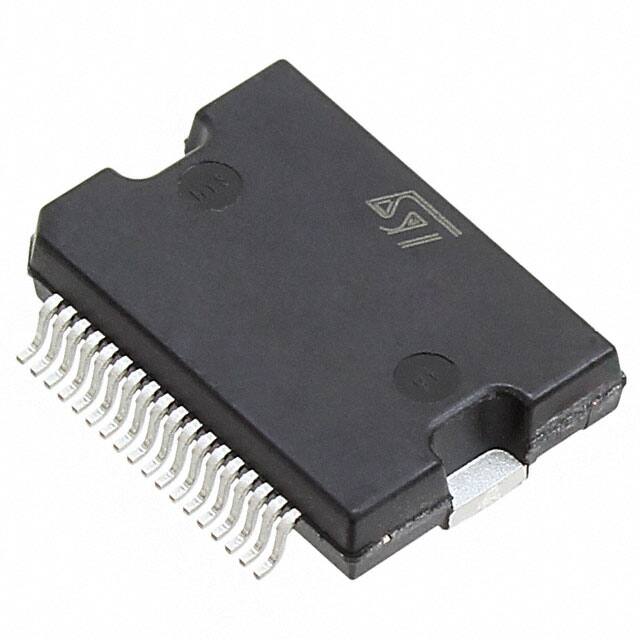

ISO8200B - STMicroelectronics

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY20-ISO8200B

Hersteller Teil #: ISO8200B

Produktkategorie: PMIC - Power Distribution Switches, Load Drivers

Hersteller: STMicroelectronics

Beschreibung: IC SMART PWR 8CH HISD 36POWERSO

Verpackung: 36-BSSOP (0.433, 11.00mm Width) Exposed Pad

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

ISO8200B Datenblatt

Attribute

Attribute Value

Lifecycle Status

ACTIVE (Last Updated: 8 months ago)

Factory Lead Time

16 Weeks

Mount

Surface Mount

Mounting Type

Surface Mount

Package / Case

36-BSSOP (0.433, 11.00mm Width) Exposed Pad

Number of Pins

Turn Off Delay Time

22 μs

Operating Temperature

-40°C~125°C TJ

Packaging

Tube

JESD-609 Code

Part Status

Active

Moisture Sensitivity Level (MSL)

3 (168 Hours)

Number of Terminations

Termination

Gull Wing

ECCN Code

EAR99

Resistance

120mOhm

Terminal Finish

Matte Tin (Sn) - annealed

Terminal Position

DUAL

Peak Reflow Temperature (Cel)

245

Number of Functions

Supply Voltage

24V

Terminal Pitch

0.65mm

Time@Peak Reflow Temperature-Max (s)

Base Part Number

ISO82

Max Output Current

700mA

Operating Supply Voltage

45V

Voltage

36V

Interface

Parallel

Max Supply Voltage

6.5V

Min Supply Voltage

Current

700mA

Output Configuration

High Side

Output Current

700mA

Turn On Delay Time

17 μs

Switch Type

Relay, Solenoid Driver

Max Input Voltage

36V

Rise Time

5μs

Fall Time (Typ)

5 μs

Nominal Input Voltage

36V

Ratio - Input:Output

1:1

Voltage - Load

10.5V~36V

Fault Protection

Current Limiting (Fixed), Over Temperature

Number of Drivers

Output Peak Current Limit-Nom

1.1A

Rds On (Typ)

120m Ω

Max Junction Temperature (Tj)

125°C

Turn Off Time

40 µs

Built-in Protections

TRANSIENT; OVER CURRENT; OVER VOLTAGE; THERMAL; UNDER VOLTAGE

Features

Auto Restart, Galvanic Isolation, Status Flag

Height

3.6mm

Length

16mm

Width

11.1mm

REACH SVHC

No SVHC

Radiation Hardening

RoHS Status

ROHS3 Compliant

Lead Free

Teilenummer	Paket	Beschreibung
ISO8200B	36-BSSOP (0.433, 11.00mm Width) Exposed Pad	IC SMART PWR 8CH HISD 36POWERSO
VNI8200XPTR	36-PowerBFSOP (0.295, 7.50mm Width)	High Side Power 36-Pin PowerSSO T/R
VNI8200XP	36-PowerBFSOP (0.295, 7.50mm Width)	High Side Power 36-Pin PowerSSO Tube
MIC5801YV	28-LCC (J-Lead)	IC PWR DRIVER BIPOLAR 1:1 28PLCC
ISO8200BTR	36-BSSOP (0.433, 11.00mm Width) Exposed Pad	Power Switch ICs - Power Distribution Galvanic 8-Ch SSR 0.11 Ohm .07A 45V

ISO8200B Preis
ISO8200B Verteilers
ISO8200B Hersteller
ISO8200B Technische Daten
ISO8200B PDF
ISO8200B Datenblätter
ISO8200B Bild
ISO8200B Foto
ISO8200B Teil
ISO8200B Lagerbestand
ISO8200B Inventar
ISO8200B Angebotsanfrage
Kaufen ISO8200B
ISO8200B Anfrage
ISO8200B Onlinebestellung

Suchen Sie nach anderen Teilen wie ISO82

What does a solid state relay do?

An SSR is an electrical switching device that turns on or off when an external voltage (AC or DC) is applied across its control terminals. They perform the same job as an electromechanical relay, but because they include no moving components, they have a longer operating lifetime.

Which relay has a solid state?

A Solid State Relay (SSR) is a relay with no moving contacts. In terms of functioning, SSRs are similar to mechanical relays with moving contacts. SSRs, on the other hand, use semiconductor switching components such as thyristors, triacs, diodes, and transistors.

Can you use a SSR for DC?

No, it is not usable. If a DC load is utilized, the element properties of Solid-state Relays prevent them from being reset.
