PD20015C - STMicroelectronics

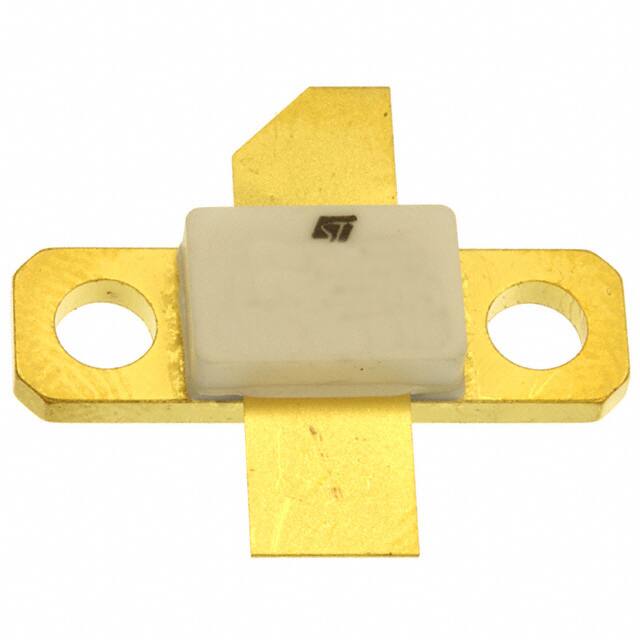

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY13-PD20015C

Hersteller Teil #: PD20015C

Produktkategorie: Transistors - FETs, MOSFETs - RF

Hersteller: STMicroelectronics

Beschreibung: Trans RF MOSFET N-CH 40V 7A 3-Pin Case M-243

Verpackung: M243

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

PD20015C Datenblatt

Attribute

Attribute Value

Mount

Screw

Package / Case

M243

Number of Pins

243

Number of Elements

Packaging

Bulk

Part Status

Obsolete

Moisture Sensitivity Level (MSL)

Not Applicable

Number of Terminations

ECCN Code

EAR99

Max Operating Temperature

200°C

Min Operating Temperature

-65°C

Additional Feature

HIGH RELIABILITY

Max Power Dissipation

93W

Terminal Position

DUAL

Terminal Form

FLAT

Peak Reflow Temperature (Cel)

NOT SPECIFIED

Current Rating

Frequency

2GHz

Time@Peak Reflow Temperature-Max (s)

NOT SPECIFIED

Base Part Number

PD20015

Pin Count

JESD-30 Code

R-PDFM-F2

Qualification Status

Not Qualified

Element Configuration

Single

Operating Mode

ENHANCEMENT MODE

Power Dissipation

93W

Case Connection

SOURCE

Current - Test

350mA

Transistor Application

AMPLIFIER

Drain to Source Voltage (Vdss)

40V

Polarity/Channel Type

N-CHANNEL

Transistor Type

LDMOS

Continuous Drain Current (ID)

Gate to Source Voltage (Vgs)

15V

Gain

11dB

Max Output Power

23W

Drain Current-Max (Abs) (ID)

Drain to Source Breakdown Voltage

40V

Power - Output

15W

FET Technology

METAL-OXIDE SEMICONDUCTOR

Voltage - Test

13.6V

RoHS Status

ROHS3 Compliant

Teilenummer	Paket	Beschreibung
PD20015C	M243	Trans RF MOSFET N-CH 40V 7A 3-Pin Case M-243
SD57045	M243	FET RF 65V 945MHZ M243
LET9045C	M243	MOSFET N-CH 80V 9A M-250
PD85025C	M243	Trans RF MOSFET N-CH 40V 7A 3-Pin Case M-243 Box

PD20015C Preis
PD20015C Verteilers
PD20015C Hersteller
PD20015C Technische Daten
PD20015C PDF
PD20015C Datenblätter
PD20015C Bild
PD20015C Foto
PD20015C Teil
PD20015C Lagerbestand
PD20015C Inventar
PD20015C Angebotsanfrage
Kaufen PD20015C
PD20015C Anfrage
PD20015C Onlinebestellung

Suchen Sie nach anderen Teilen wie PD200

What is the common source of the PD20015C?

N-channel, enhancement-mode lateral field-effect RF power transistor

What types of applications is the PD20015C designed for?

high gain, broadband commercial and industrial applications

At what frequency does the PD20015C operate in common source mode?

13.6 V

In what year did the PD20015C comply with ESD protection?

2002/95/EC european directive
