STGFW20V60F - STMicroelectronics

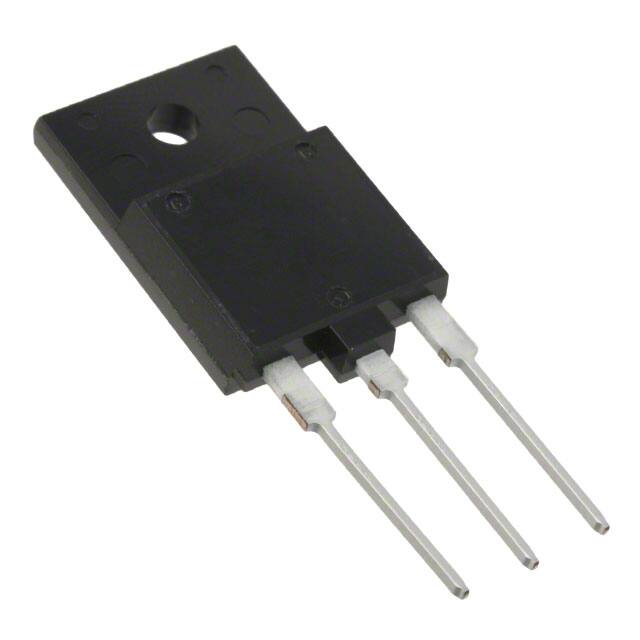

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen
Kynix Teil #: KY13-STGFW20V60F
Hersteller Teil #: STGFW20V60F
Produktkategorie: Transistors - IGBTs - Single
Hersteller: STMicroelectronics
Beschreibung: IGBT Transistors 600V 20A Hi Spd TrenchGate FieldStop
Verpackung: TO-3P-3 Full Pack
Menge:
Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt:
STGFW20V60F Datenblatt
STGFW20V60F Datenblatt
Spezifikationen
Attribute
Attribute Value
Factory Lead Time
32 Weeks
Lifecycle Status
ACTIVE (Last Updated: 7 months ago)
Package / Case
TO-3P-3 Full Pack
Mounting Type
Through Hole
Mount
Through Hole
Number of Pins
3
Transistor Element Material
SILICON
Test Conditions
400V, 20A, 15V
Number of Elements
1
Collector-Emitter Saturation Voltage
2.3V
Collector-Emitter Breakdown Voltage
600V
Operating Temperature
-55°C~175°C TJ
Packaging
Tube
JESD-609 Code
e3
Part Status
Active
Moisture Sensitivity Level (MSL)
1 (Unlimited)
Number of Terminations
3
ECCN Code
EAR99
Terminal Finish
Matte Tin (Sn)
Max Power Dissipation
52W
Base Part Number
STGFW20
Pin Count
2
Element Configuration
Single
Power Dissipation
52W
Case Connection
ISOLATED
Input Type
Standard
Transistor Application
POWER CONTROL
Polarity/Channel Type
N-CHANNEL
Collector Emitter Voltage (VCEO)
600V
Max Collector Current
40A
Turn On Time
49 ns
Vce(on) (Max) @ Vge, Ic
2.2V @ 15V, 20A
Turn Off Time-Nom (toff)
173 ns
IGBT Type
Trench Field Stop
Gate Charge
116nC
Current - Collector Pulsed (Icm)
80A
Td (on/off) @ 25°C
38ns/149ns
Switching Energy
200μJ (on), 130μJ (off)
Width
5.7mm
Length
15.7mm
Height
23.2mm
Radiation Hardening
No
RoHS Status
ROHS3 Compliant
Suche nach Teilenummer:STGFW20V60F Enthaltenes Wort ist 5
| Telefon | Teilenummer | Paket | Beschreibung |
|---|---|---|---|
| STGFW20V60F | TO-3P-3 Full Pack | IGBT Transistors 600V 20A Hi Spd TrenchGate FieldStop | |
| STGF20H60DF | TO-220-3 Full Pack | IGBT 600V 40A 37W TO220FP | |
| STGWT20V60F | TO-3P-3, SC-65-3 | IGBT Transistors 600V 20A Hi Spd TrenchGate FieldStop | |
| IRGB20B60PD1PBF | TO-220-3 | IGBT 600V 40A 215W TO220AB | |
| STGWT20V60DF | TO-3P-3, SC-65-3 | IGBT 600V 40A 167W TO3P-3 |
Verwandte Teile in STGFW20V60F
STGFW20V60F Verwandtes Stichwort.
Suchen Sie nach anderen Teilen wie
STGFW
Häufig gestellte Fragen
What suffix identifies a family optimized for high frequency motor control applications with short circuit withstand capability?
K
Die Bilder dienen nur als Referenz Siehe Produktspezifikationen
Kynix Teil #: KYundefined-undefined
Hersteller Teil #:
Produktkategorie:
Hersteller:
Beschreibung: IGBT Transistors 600V 20A Hi Spd TrenchGate FieldStop
Verpackung: TO-3P-3 Full Pack
Menge:
Bleifrei-Status / RoHS-Status Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt:
Datenblatt
Datenblatt
Lagerbestand: 32363 Kann sofort geliefert werden
Stückpreis: 2.55858
| Menge. | Stückpreis |
|---|---|
| 1+: | $2.55858 |
| 10+: | $2.41375 |
| 100+: | $2.27713 |
| 500+: | $2.14823 |
| 1000+: | $2.02664 |
