STTH30AC06CWL - STMicroelectronics

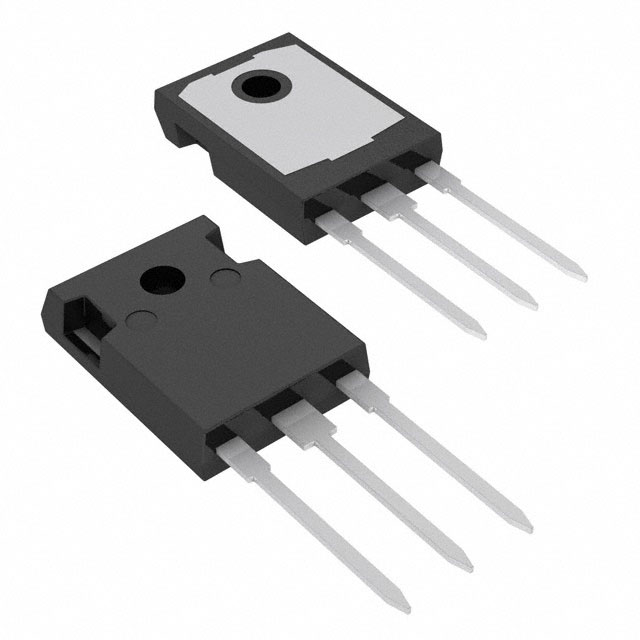

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY13-STTH30AC06CWL
Hersteller Teil #: STTH30AC06CWL
Produktkategorie: Diodes - Rectifiers - Arrays
Hersteller: STMicroelectronics
Beschreibung: Diode Switching 600V 30A 3-Pin(3 Tab) TO-247 Tube
Verpackung: TO-247-3
Menge:
Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt: datasheet STTH30AC06CWL Datenblatt
Spezifikationen
Attribute
Attribute Value
Lifecycle Status
ACTIVE (Last Updated: 7 months ago)
Factory Lead Time
11 Weeks
Contact Plating
Tin
Mount
Through Hole
Mounting Type
Through Hole
Package / Case
TO-247-3
Number of Pins
3
Diode Element Material
SILICON
Number of Elements
2
Packaging
Tube
Part Status
Active
Moisture Sensitivity Level (MSL)
1 (Unlimited)
Number of Terminations
3
ECCN Code
EAR99
Max Operating Temperature
175°C
Min Operating Temperature
-65°C
Applications
HIGH VOLTAGE ULTRA FAST RECOVERY
Additional Feature
FREE WHEELING DIODE
Terminal Position
SINGLE
Peak Reflow Temperature (Cel)
NOT SPECIFIED
Time@Peak Reflow Temperature-Max (s)
NOT SPECIFIED
Base Part Number
STTH30
Element Configuration
Common Cathode
Speed
Fast Recovery =< 500ns, > 200mA (Io)
Diode Type
Standard
Current - Reverse Leakage @ Vr
10μA @ 600V
Voltage - Forward (Vf) (Max) @ If
1.95V @ 15A
Forward Current
30A
Operating Temperature - Junction
-65°C~175°C
Max Surge Current
140A
Forward Voltage
2.25V
Max Reverse Voltage (DC)
600V
Average Rectified Current
15A
Number of Phases
1
Reverse Recovery Time
55 ns
Peak Reverse Current
40μA
Max Repetitive Reverse Voltage (Vrrm)
600V
Peak Non-Repetitive Surge Current
140A
Reverse Voltage
600V
Diode Configuration
1 Pair Common Cathode
Max Forward Surge Current (Ifsm)
140A
Recovery Time
40 ns
REACH SVHC
No SVHC
RoHS Status
ROHS3 Compliant
