09061486901 - HARTING

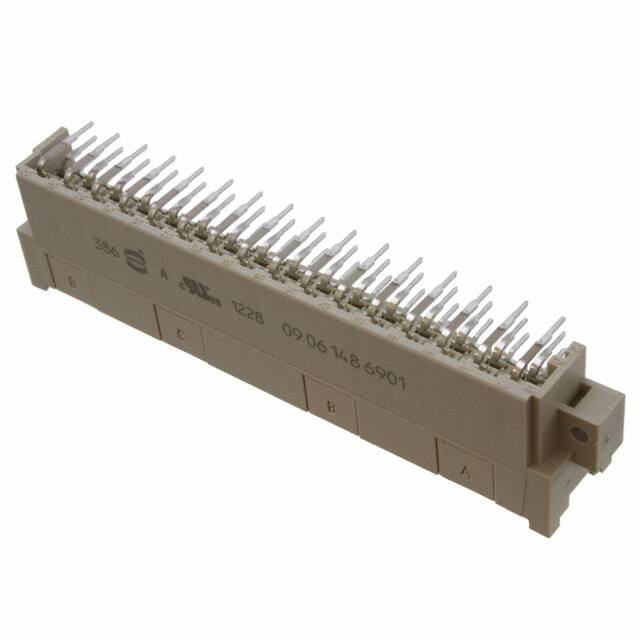

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-09061486901

Hersteller Teil #: 09061486901

Produktkategorie: Backplane Connectors - DIN 41612

Hersteller: HARTING

Beschreibung: Conn Shrouded Header M 48 POS 5.08mm Solder RA Thru-Hole

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

09061486901 Datenblatt

Attribute

Attribute Value

Factory Lead Time

4 Weeks

Contact Plating

Gold

Mount

Through Hole

Mounting Type

Through Hole, Right Angle

Number of Pins

Material

Glass, Thermoplastic

Housing Material

Thermoplastic

Weight

24.520013g

Material - Insulation

Thermoplastic, Glass Filled

Contact Materials

Copper, Gold

Packaging

Bulk

Series

DIN 41612

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

Connector Type

Header, Male Pins

Number of Positions

48 (Power)

Max Operating Temperature

125°C

Min Operating Temperature

-55°C

Color

Grey

Number of Rows

Gender

Male

Voltage - Rated DC

125V

MIL Conformance

DIN Conformance

YES

IEC Conformance

Filter Feature

Mixed Contacts

Option

GENERAL PURPOSE

Pitch

0.200 5.08mm

Total Number of Contacts

Orientation

Right Angle

Depth

22mm

Style

Number of Positions Loaded

All

Current Rating

Reference Standard

VDE,CSA

Reliability

COMMERCIAL

Approval Agency

IEC

Number Of PCB Rows

Lead Pitch

2.54mm

PCB Contact Pattern

RECTANGULAR

UL Flammability Code

94V-0

Lead Length

2.8mm

Empty Shell

Working Voltage

125V

Rated Current (Signal)

Contact Resistance

15mOhm

Insulation Resistance

1000000000000Ohm

Row Spacing

2.54 mm

Max Current Rating

Polarization Key

POLARIZED HOUSING

Dielectric Withstanding Voltage

1550VAC V

Durability

400 Cycles

Insertion Force-Max

1.5568 N

Withdrawl Force-Min

1.5568 N

Hole Diameter

1 mm

Level, Class

Name of Rows Loaded

Z,B,D

Test Voltage

1.55kV

Height

14.8mm

Length

87.5mm

Width

14.8mm

Length - Tail

3mm

Material Flammability Rating

UL94 V-0

REACH SVHC

No SVHC

RoHS Status

ROHS3 Compliant

Flammability Rating

UL94 V-0

Lead Free

Telefon	Teilenummer	Paket	Beschreibung
	09061486901		Conn Shrouded Header M 48 POS 5.08mm Solder RA Thru-Hole
	09061482901		DIN 41612 Connectors F male
	09051486921		HARTING - 09 05 148 6921 - PC BOARD CONNECTOR DIN 4

09061486901 Preis
09061486901 Verteilers
09061486901 Hersteller
09061486901 Technische Daten
09061486901 PDF
09061486901 Datenblätter
09061486901 Bild
09061486901 Foto
09061486901 Teil
09061486901 Lagerbestand
09061486901 Inventar
09061486901 Angebotsanfrage
Kaufen 09061486901
09061486901 Anfrage
09061486901 Onlinebestellung

Suchen Sie nach anderen Teilen wie 09061

Index: 0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KYundefined-undefined

Hersteller Teil #:

Produktkategorie:

Hersteller:

Beschreibung: Conn Shrouded Header M 48 POS 5.08mm Solder RA Thru-Hole

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

Datenblatt

Lagerbestand: 2883 Kann sofort geliefert werden

Stückpreis: 7.66837

Menge.	Stückpreis
1+:	$7.66837
10+:	$7.23431
100+:	$6.82482
500+:	$6.43851
1000+:	$6.07407

Zwischensumme: $7.66837
