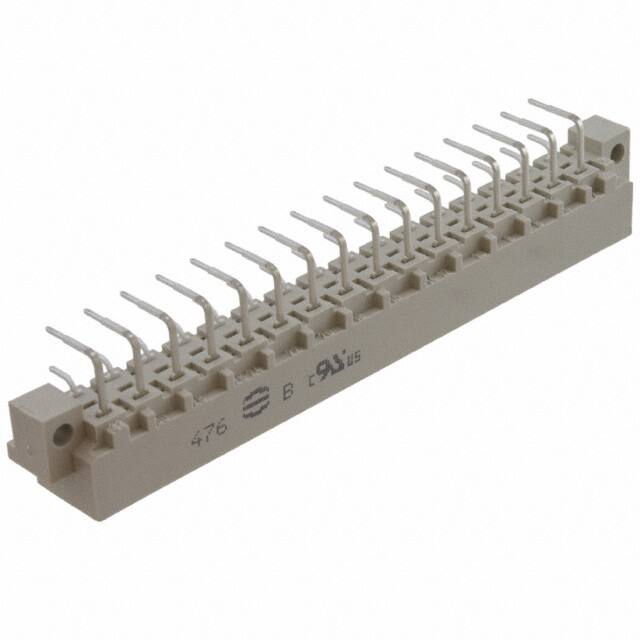

09041326921 - HARTING

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-09041326921
Hersteller Teil #: 09041326921
Produktkategorie: Backplane Connectors - DIN 41612
Hersteller: HARTING
Beschreibung: Conn DIN 41612 M 32 POS 5.08mm Solder RA Thru-Hole
Verpackung:
Menge:
Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt: datasheet 09041326921 Datenblatt
Spezifikationen
Attribute
Attribute Value
Factory Lead Time
4 Weeks
Mount
Through Hole
Mounting Type
Through Hole, Right Angle
Number of Pins
32
Material
Polyester
Housing Material
Glass
Material - Insulation
Thermoplastic, Glass Filled
Contact Materials
Copper
Packaging
Bulk
Series
DIN 41612
JESD-609 Code
e4
Pbfree Code
yes
Part Status
Active
Moisture Sensitivity Level (MSL)
1 (Unlimited)
Termination
Solder
ECCN Code
EAR99
Connector Type
Header, Male Pins
Number of Positions
32 (Power)
Max Operating Temperature
125°C
Min Operating Temperature
-65°C
Color
Grey
Number of Rows
2
Gender
Male
HTS Code
8536.69.40.40
Voltage - Rated DC
125V
MIL Conformance
NO
DIN Conformance
YES
IEC Conformance
NO
Filter Feature
NO
Mixed Contacts
NO
Option
GENERAL PURPOSE
Pitch
0.200 5.08mm
Total Number of Contacts
32
Orientation
Right Angle
Depth
17.72mm
Style
D
Number of Positions Loaded
All
Current Rating
6A
Contact Finish
Gold
Reliability
COMMERCIAL
Approval Agency
IEC
Number Of PCB Rows
2
Lead Pitch
5.08mm
PCB Contact Pattern
RECTANGULAR
Body Breadth
0.433 inch
UL Flammability Code
94V-0
Lead Length
3mm
Empty Shell
NO
Working Voltage
125V
Rated Current (Signal)
6A
Contact Resistance
15mOhm
Insulation Resistance
1000000000000Ohm
Max Current Rating
6A
Dielectric Withstanding Voltage
1550VAC V
Durability
400 Cycles
Insertion Force-Max
1.5568 N
Hole Diameter
1 mm
Name of Rows Loaded
A,C
Test Voltage
1.55kV
Height
17.72mm
Length
10.9mm
Width
93.95mm
Length - Tail
3mm
Material Flammability Rating
UL94 V-0
REACH SVHC
No SVHC
RoHS Status
ROHS3 Compliant
Flammability Rating
UL94 V-0
