09565615700 - HARTING
Die Bilder dienen nur als Referenz Siehe Produktspezifikationen
Kynix Teil #: KY10-09565615700
Hersteller Teil #: 09565615700
Produktkategorie: D-Sub Connectors
Hersteller: HARTING

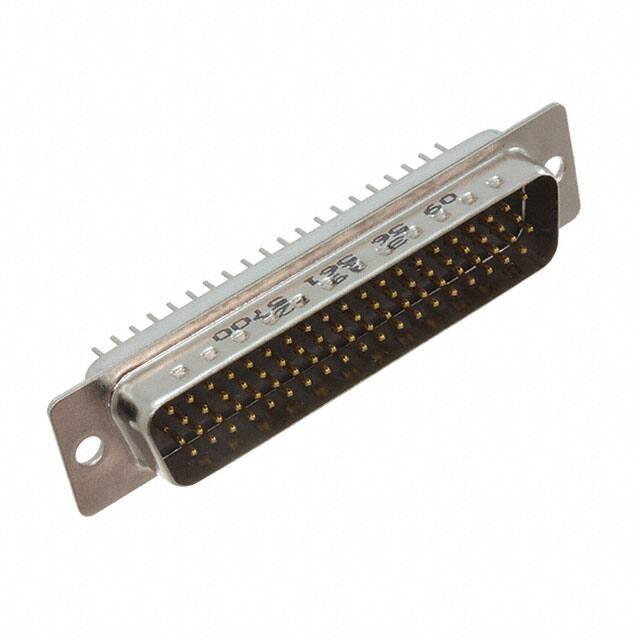

Beschreibung: Conn High Density D-Sub PIN 78 POS 2.41mm Solder ST Thru-Hole 78 Terminal 1 Port
Verpackung:
Menge:
Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt:
09565615700 Datenblatt
09565615700 Datenblatt
Spezifikationen
Attribute
Attribute Value
Factory Lead Time
9 Weeks
Contact Plating
Gold
Mount
Through Hole
Mounting Type
Through Hole
Shell Material
Steel
Dielectric Material
Polybutylene Terephthalate (PBT), Polyester, Glass Filled
Housing Material
Polybutylene
Shell Material, Finish
Steel, Nickel Plated
Contact Materials
Copper Alloy
Operating Temperature
-40°C~85°C
Packaging
Bulk
Pbfree Code
yes
Part Status
Active
Moisture Sensitivity Level (MSL)
1 (Unlimited)
Termination
Solder
Connector Type
Plug, Male Pins
Number of Positions
78
Number of Rows
4
DIN Conformance
NO
IEC Conformance
NO
Filter Feature
NO
Contact Type
Signal
Mixed Contacts
NO
Option
GENERAL PURPOSE
Current Rating (Amps)
2A
Orientation
Straight
Depth
15.75mm
Military Standard
NO
Contact Finish
Gold or Gold-Palladium
Number of Contacts
78
Contact Gender
Male
UL Flammability Code
UL94 V-0
Empty Shell
NO
Flange Feature
Housing/Shell (Unthreaded)
Plating
Tin
Connector Style
D-Sub, High Density
Number of Ports
1
Contact Form
Stamped
Shell Size, Connector Layout
5 DD D High Density
Test Voltage
1kV
Features
Grounding Indents
Length
67.3mm
Contact Finish Thickness
30.0μin 0.76μm
REACH SVHC
No SVHC
RoHS Status
ROHS3 Compliant
Lead Free
Lead Free
Suche nach Teilenummer:09565615700 Enthaltenes Wort ist 5
| Telefon | Teilenummer | Paket | Beschreibung |
|---|---|---|---|
| 09565615700 | Conn High Density D-Sub PIN 78 POS 2.41mm Solder ST Thru-Hole 78 Terminal 1 Port | ||
| 180-078-113R031 | CONN D-SUB HD PLUG 78POS PNL MNT | ||
| 09565617700 | CONN D-SUB HD PLUG 78P VERT SLDR | ||
| 09565617712 | Conn High Density D-Sub M 78 POS 2.41mm Solder ST Thru-Hole 78 Terminal 1 Port | ||
| 180-078-113R021 | CONN D-SUB HD PLUG 78POS PNL MNT |
Verwandte Teile in 09565615700
09565615700 Verwandtes Stichwort.
Suchen Sie nach anderen Teilen wie
09565
Häufig gestellte Fragen
Die Bilder dienen nur als Referenz Siehe Produktspezifikationen
Kynix Teil #: KYundefined-undefined
Hersteller Teil #:
Produktkategorie:
Hersteller:
Beschreibung: Conn High Density D-Sub PIN 78 POS 2.41mm Solder ST Thru-Hole 78 Terminal 1 Port
Verpackung:
Menge:
Bleifrei-Status / RoHS-Status Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt:
Datenblatt
Datenblatt
Lagerbestand: 27 Kann sofort geliefert werden
Stückpreis: 12.87404
| Menge. | Stückpreis |
|---|---|
| 1+: | $12.87404 |
| 10+: | $12.14532 |
| 100+: | $11.45785 |
| 500+: | $10.80929 |
| 1000+: | $10.19745 |
