09561004704 - HARTING

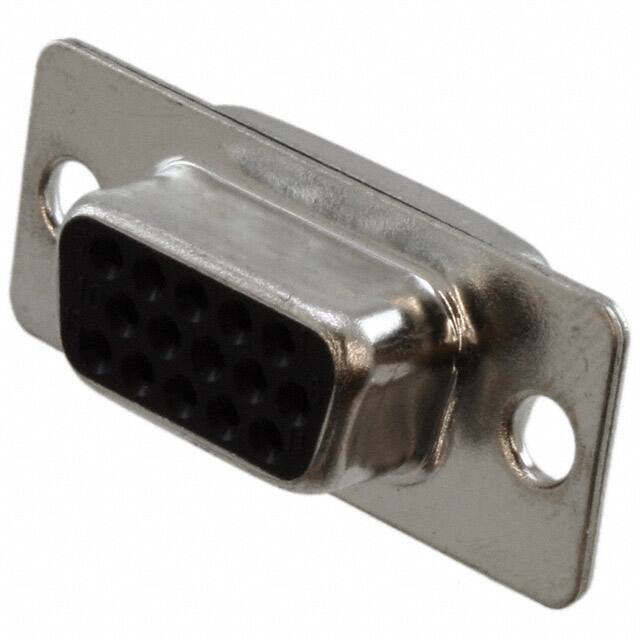

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen
Kynix Teil #: KY10-09561004704
Hersteller Teil #: 09561004704
Produktkategorie: D-Sub Connectors
Hersteller: HARTING
Beschreibung: D-Sub High Density Connectors D SUB HD FE 15P PL3 SOLDER CUP
Verpackung:
Menge:
Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt:
09561004704 Datenblatt
09561004704 Datenblatt
Spezifikationen
Attribute
Attribute Value
Factory Lead Time
10 Weeks
Contact Plating
Gold
Mount
Cable, Free Hanging
Mounting Type
Free Hanging (In-Line)
Dielectric Material
Polybutylene Terephthalate (PBT), Polyester, Glass Filled
Housing Material
PBT
Shell Material, Finish
Steel, Nickel Plated
Contact Finish Mating
NOT SPECIFIED
Contact Materials
Copper Alloy
Operating Temperature
-40°C~85°C
Packaging
Tray
Pbfree Code
yes
Part Status
Active
Moisture Sensitivity Level (MSL)
1 (Unlimited)
Termination
Solder Cup
Connector Type
Receptacle, Female Sockets
Number of Positions
15
Color
Black
Number of Rows
3
Gender
Receptacle
Additional Feature
ROHS COMPLIANT
DIN Conformance
NO
IEC Conformance
NO
Filter Feature
NO
Contact Type
Signal
Mixed Contacts
NO
Option
GENERAL PURPOSE
Current Rating (Amps)
2A
Pitch
2.29mm
Orientation
Straight
Military Standard
NO
Reference Standard
UL
Reliability
COMMERCIAL
Number of Contacts
15
Mating Information
MULTIPLE MATING PARTS AVAILABLE
Body Breadth
0.494 inch
UL Flammability Code
UL94 V-0
Empty Shell
NO
Body Depth
0.197 inch
Rated Current (Signal)
2A
Contact Resistance
20mOhm
Insulation Resistance
5000000000Ohm
Flange Feature
Housing/Shell (Unthreaded)
Body/Shell Style
PLUG
Dielectric Withstanding Voltage
1000VAC V
Connector Style
D-Sub, High Density
Mating Contact Row Spacing
0.078 inch
Contact Form
Stamped
Shell Size, Connector Layout
1 DE E High Density
Contact Design
PREASSEM CONN
Height
12.55mm
Length
30.89mm
Width
12.55mm
RoHS Status
ROHS3 Compliant
