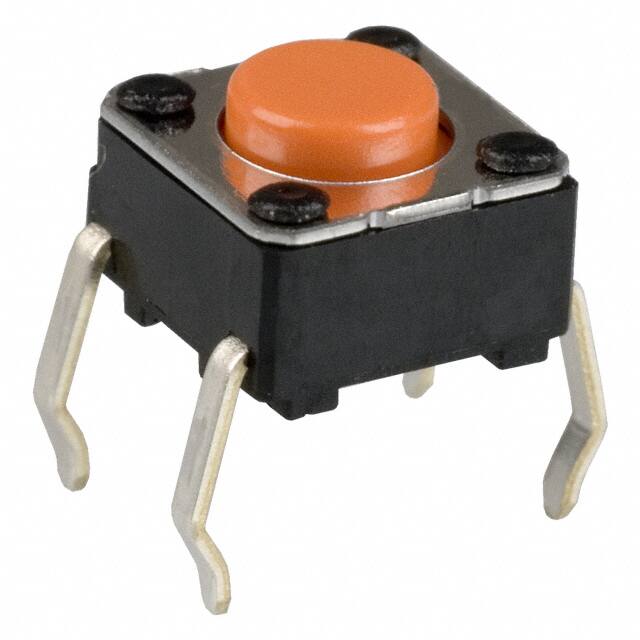

B3F-1005 - Omron Electronics Inc-EMC Div
Die Bilder dienen nur als Referenz Siehe Produktspezifikationen
Kynix Teil #: KY42-B3F-1005
Hersteller Teil #: B3F-1005
Produktkategorie: Tactile Switches
Hersteller: Omron Electronics Inc-EMC Div
Beschreibung: OMRON ELECTRONIC COMPONENTS B3F1005 Tactile Switch, Non Illuminated, 24 V, 50 mA, 2.55 N, Solder, B3F Series
Verpackung:
Menge:
Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt:
B3F-1005 Datenblatt
B3F-1005 Datenblatt
Spezifikationen
Attribute
Attribute Value
Factory Lead Time
7 Weeks
Contact Plating
Gold, Silver
Mount
Through Hole
Mounting Type
Through Hole
Weight
250mg
ActuatorColor
ORANGE
Contact Materials
Gold, Silver
ElectricalLife
300000 cycles
Operating Temperature
-25°C~70°C
Packaging
Bulk
Series
B3F
Published
2003
JESD-609 Code
e4
Pbfree Code
yes
Part Status
Active
Moisture Sensitivity Level (MSL)
Not Applicable
Termination
PC Pins
ECCN Code
EAR99
Terminal Finish
Gold (Au)
Additional Feature
BAG PACKAGING
HTS Code
8536.50.90.40
Voltage - Rated DC
24V
Orientation
Straight
Depth
6mm
Current Rating
50mA
Termination Style
PC Pin
Actuator Type
Standard
Circuit
SPST-NO
Switch Function
Off-Mom
Contact Resistance
100mOhm
Contact Current(DC)-Max
0.05A
Max Current Rating
50mA
Dielectric Withstanding Voltage
500VAC V
Number of Poles
1
Throw Configuration
SPST
Illumination
Non-Illuminated
Max Voltage Rating (DC)
24V
Mechanical Life
100,000 Cycles
Switch Type
KEYPAD SWITCH
Contact Current Rating
50mA
Operating Force
260gf
Illumination Type
Illuminated, Non-Illuminated
Actuator Orientation
Top Actuated
Contact (DC) Max Rating R Load
.05A@24VDC
Outline
6.00mm x 6.00mm
Contact Rating @ Voltage
0.05A @ 24VDC
PCB Hole Count
4
Contact Function
OFF-(ON)
Switch Travel
0.25mm
Actuator Height off PCB, Vertical
4.30mm
Number of Switches
1
Contact Bounce Time-Max
5ms
Height
4.3mm
Length
6mm
Width
6mm
Actuator Length
900μm
REACH SVHC
Unknown
RoHS Status
RoHS Compliant
Lead Free
Lead Free
Suche nach Teilenummer:B3F-1005 Enthaltenes Wort ist 4
| Telefon | Teilenummer | Paket | Beschreibung |
|---|---|---|---|
| B3F-1005 | OMRON ELECTRONIC COMPONENTS B3F1005 Tactile Switch, Non Illuminated, 24 V, 50 mA, 2.55 N, Solder, B3F Series | ||
| B3F-3155 | OMRON ELECTRONIC COMPONENTS B3F3155SWITCH, PROJECTED, 6X6X6.15, 260GF | ||
| B3F-1025 | OMRON ELECTRONIC COMPONENTS B3F-1025 Tactile Switch, Non Illuminated, 24 V, 50 mA, 2.55 N, Solder, B3F Series | ||
| B3F-1105 | Tactile Switch, B3F Series, Top Actuated, Through Hole, Round Button, 260 gf, 50mA at 24VDC |
