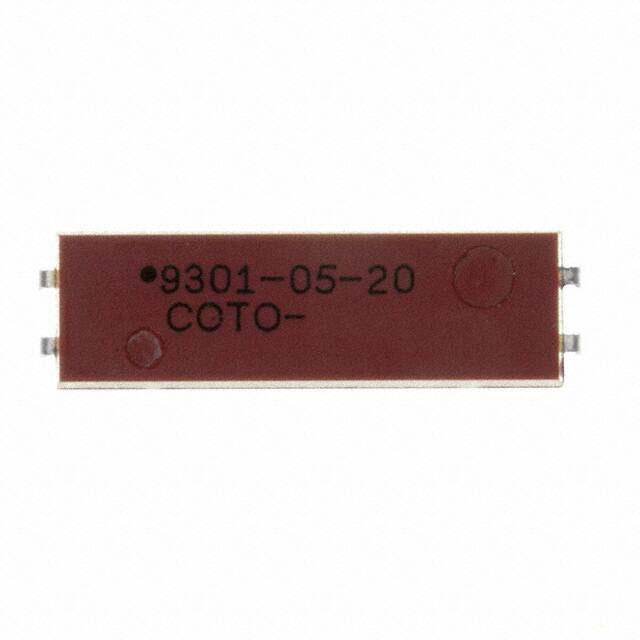

9301-05-20 - Coto Technology

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY36-9301-05-20
Hersteller Teil #: 9301-05-20
Produktkategorie: Reed Relays
Hersteller: Coto Technology
Beschreibung: RELAY REED SPST 500MA 5V
Verpackung: SMD/SMT
Menge:
Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Spezifikationen
Attribute
Attribute Value
Factory Lead Time
22 Weeks
Mount
Surface Mount
Mounting Type
Surface Mount
Package / Case
SMD/SMT
CoilResistance
350Ohm
Contact Materials
Ruthenium
Operating Temperature
-20°C~85°C
Packaging
Tube
Series
9300
Published
2006
JESD-609 Code
e4
Part Status
Active
Moisture Sensitivity Level (MSL)
2 (1 Year)
Number of Terminations
4
ECCN Code
EAR99
Terminal Finish
Gold (Au)
Termination Style
J Lead
Body Length or Diameter
19mm
Body Breadth
6.09 mm
Physical Dimension
19mm x 6.09mm x 6.86mm
Contact Resistance
200mOhm
Insulation Resistance
1000000000000Ohm
Sealing
HERMETICAL
Contact Voltage(DC)-Max
200V
Throw Configuration
SPST
Contact Form
SPST-NO (1 Form A)
Relay Type
Reed
Contact (AC) Max Rating R Load
0.5A@200VAC
Operate Time
0.4ms
Coil Voltage
5VDC
Coil Type
Non Latching
Switching Voltage
200VAC 200VDC -Max
Coil Current
14.3mA
Release Time
0.1ms
Contact (DC) Max Rating R Load
0.5A@200VDC
Must Operate Voltage
3.75VDC
Contact Rating (Current)
500mA
Must Release Voltage
0.4VDC
Contact Voltage(AC)-Max
200V
Contact/Output Supply Type
AC/DC
Relay Action
LATCHED
Coil Voltage (DC)
5V
Coil/Input Supply Type
DC
Dielectric Strength Between Open Contacts
500 Vrms
Input Switching Control Type
Random
Dielectric Strength Between Coil and Contacts
1500 Vrms
Contact (DC) Max Power Rating R Load
15W@200VDC
Body Height
6.86mm
RoHS Status
ROHS3 Compliant
