CES-141-01-G-D - Samtec Inc.

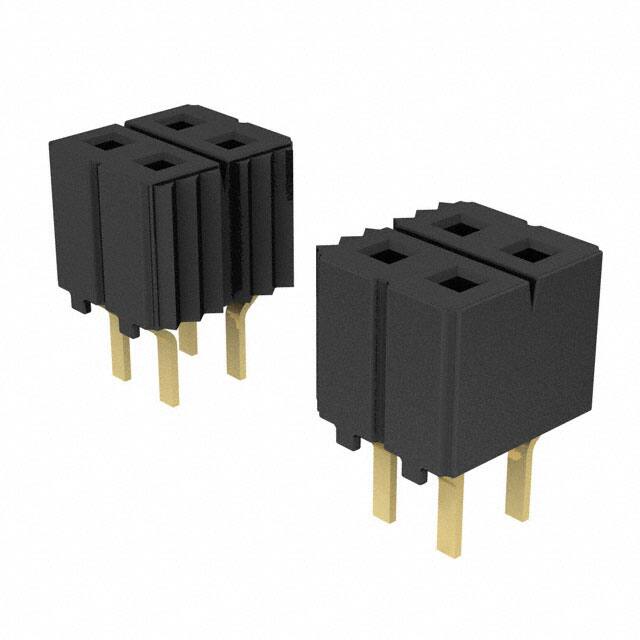

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-CES-141-01-G-D

Hersteller Teil #: CES-141-01-G-D

Produktkategorie: Rectangular Connectors - Headers, Receptacles, Female Sockets

Hersteller: Samtec Inc.

Beschreibung: SAMTEC CES-141-01-G-D Board-To-Board Connector, CES Series, Through Hole, Receptacle, 82 Contacts, 2.54 mm

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

CES-141-01-G-D Datenblatt

Attribute

Attribute Value

Factory Lead Time

3 Weeks

Mount

Through Hole

Mounting Type

Through Hole

Contact Shape

Square

Contact Finish Mating

Gold

Contact Materials

Phosphor Bronze

Insulation Materials

Polybutylene Terephthalate (PBT)

Operating Temperature

-55°C~125°C

Packaging

Bulk

Series

CES

Published

2012

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

Not Applicable

Termination

Solder

ECCN Code

EAR99

Connector Type

Receptacle

Number of Positions

Number of Rows

Additional Feature

LOW PROFILE

HTS Code

8536.69.40.40

Fastening Type

Push-Pull

MIL Conformance

DIN Conformance

IEC Conformance

Filter Feature

Contact Type

Female Socket

Mixed Contacts

Option

GENERAL PURPOSE

Insulation Height

0.200 5.08mm

Style

Board to Board

Number of Positions Loaded

All

Pitch - Mating

0.100 2.54mm

Insulation Color

Black

Number of Conductors

ONE

Reference Standard

UL, CSA

Reliability

COMMERCIAL

Body Length or Diameter

4.1 inch

Row Spacing - Mating

0.100 (2.54mm)

Contact Length - Post

0.128 3.25mm

Number Of PCB Rows

PCB Contact Pattern

RECTANGULAR

Mating Information

MULTIPLE MATING PARTS AVAILABLE

Rated Current (Signal)

Contact Resistance

10mOhm

Mating Contact Pitch

0.1 inch

Polarization Key

POLARIZED HOUSING

Contact Finish Thickness - Mating

20.0μin 0.51μm

Contact Finish Thickness - Post

3.00μin 0.076μm

Material Flammability Rating

UL94 V-0

REACH SVHC

No SVHC

Radiation Hardening

RoHS Status

ROHS3 Compliant
