LF347N - ON Semiconductor

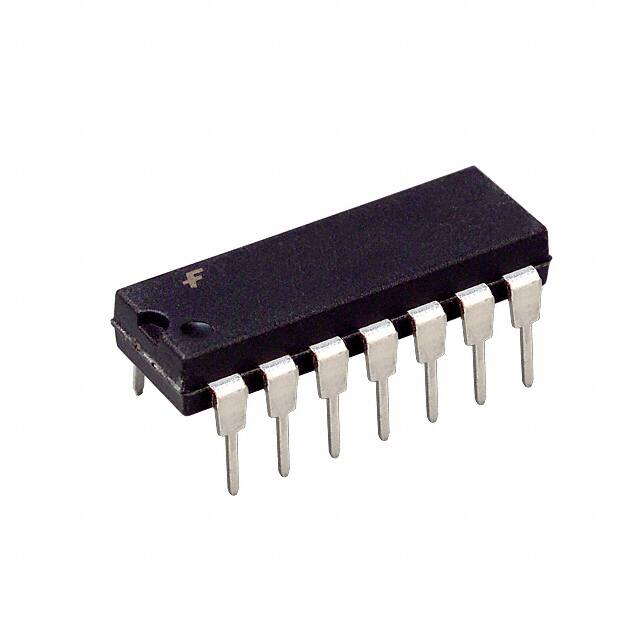

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY20-LF347N

Hersteller Teil #: LF347N

Produktkategorie: Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps

Hersteller: ON Semiconductor

Beschreibung: FAIRCHILD SEMICONDUCTOR LF347N Operational Amplifier, Quad, 4 MHz, 4 Amplifier, 13 V/s,15V, DIP, 14 Pins

Verpackung: 14-DIP (0.300, 7.62mm)

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

LF347N Datenblatt

Attribute

Attribute Value

Mount

Through Hole

Mounting Type

Through Hole

Package / Case

14-DIP (0.300, 7.62mm)

Number of Pins

Operating Temperature

0°C~70°C

Packaging

Tube

Published

2001

JESD-609 Code

Pbfree Code

Part Status

Obsolete

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Number of Terminations

ECCN Code

EAR99

Terminal Finish

Tin/Lead (Sn/Pb)

Max Power Dissipation

Terminal Position

DUAL

Peak Reflow Temperature (Cel)

NOT SPECIFIED

Number of Functions

Supply Voltage

15V

Time@Peak Reflow Temperature-Max (s)

NOT SPECIFIED

Base Part Number

LF347

Pin Count

Qualification Status

Not Qualified

Number of Channels

Operating Supply Current

7.2mA

Nominal Supply Current

11mA

Power Dissipation

570mW

Max Supply Current

11mA

Slew Rate

13V/μs

Architecture

VOLTAGE-FEEDBACK

Amplifier Type

J-FET

Common Mode Rejection Ratio

70 dB

Current - Input Bias

50pA

Input Offset Voltage (Vos)

10mV

Bandwidth

4MHz

Neg Supply Voltage-Nom (Vsup)

-15V

Unity Gain BW-Nom

4000 kHz

Voltage Gain

100dB

Average Bias Current-Max (IIB)

0.008μA

Power Supply Rejection Ratio (PSRR)

70dB

Low-Offset

Frequency Compensation

YES

Voltage - Input Offset

5mV

Max Dual Supply Voltage

18V

Low-Bias

YES

Min Dual Supply Voltage

Bias Current-Max (IIB) @25C

0.0002μA

Dual Supply Voltage

Height

3.3mm

Length

19.05mm

Width

6.35mm

REACH SVHC

No SVHC

RoHS Status

RoHS Compliant

Lead Free

Teilenummer	Paket	Beschreibung
LF347N	14-DIP (0.300, 7.62mm)	FAIRCHILD SEMICONDUCTOR LF347N Operational Amplifier, Quad, 4 MHz, 4 Amplifier, 13 V/s,15V, DIP, 14 Pins
KA324A	14-DIP (0.300, 7.62mm)	IC OPAMP GP 14DIP
KA324	14-DIP (0.300, 7.62mm)	IC OPAMP GP 4 CIRCUIT 14MDIP
LM324AN	14-DIP (0.300, 7.62mm)	IC OPAMP GP 4 CIRCUIT 14DIP
MC33204VP	14-DIP (0.300, 7.62mm)	IC OPAMP GP 2.2MHZ RRO 14DIP

LF347N Preis
LF347N Verteilers
LF347N Hersteller
LF347N Technische Daten
LF347N PDF
LF347N Datenblätter
LF347N Bild
LF347N Foto
LF347N Teil
LF347N Lagerbestand
LF347N Inventar
LF347N Angebotsanfrage
Kaufen LF347N
LF347N Anfrage
LF347N Onlinebestellung

Suchen Sie nach anderen Teilen wie lf347

How many state-of-the-art analog technologies combine JFET input operational amplifiers on a single monolithic integrated circuit?

two state–of–the–art analog technologies

What is the high common mode and supply voltage Rejection Ratios?

100 dB
