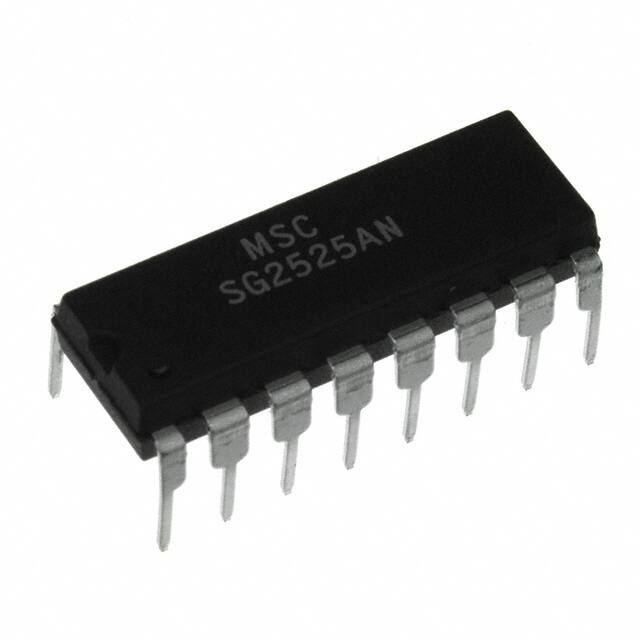

SG2525AN - Microchip Technology

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY20-SG2525AN

Hersteller Teil #: SG2525AN

Produktkategorie: PMIC - Voltage Regulators - DC DC Switching Controllers

Hersteller: Microchip Technology

Beschreibung: IC REG CTRLR PUSH-PULL 16DIP

Verpackung: 16-DIP (0.300, 7.62mm)

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

SG2525AN Datenblatt

Attribute

Attribute Value

Lifecycle Status

IN PRODUCTION (Last Updated: 2 weeks ago)

Mount

Through Hole

Mounting Type

Through Hole

Package / Case

16-DIP (0.300, 7.62mm)

Number of Pins

Operating Temperature

-25°C~85°C TA

Packaging

Tube

Published

1997

JESD-609 Code

Pbfree Code

yes

Part Status

Discontinued

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Number of Terminations

ECCN Code

EAR99

Terminal Finish

Matte Tin (Sn)

Terminal Position

DUAL

Peak Reflow Temperature (Cel)

NOT SPECIFIED

Frequency

500kHz

Time@Peak Reflow Temperature-Max (s)

NOT SPECIFIED

Base Part Number

SG*525A

Function

Step-Up/Step-Down

Number of Outputs

Qualification Status

Not Qualified

Output Type

Transistor Driver

Input Voltage-Nom

20V

Analog IC - Other Type

SWITCHING CONTROLLER

Output Configuration

Positive

Voltage - Supply (Vcc/Vdd)

8V~35V

Quiescent Current

14mA

Control Features

Enable, Soft Start

Input Voltage (Min)

Topology

Push-Pull

Control Mode

VOLTAGE-MODE

Output Current-Max

0.5A

Frequency - Switching

100Hz~350kHz

Input Voltage (Max)

35V

Control Technique

PULSE WIDTH MODULATION

Rise Time

100ns

Synchronous Rectifier

Yes

Fall Time (Typ)

50 ns

Duty Cycle (Max)

49%

Output Phases

Height Seated (Max)

5.08mm

RoHS Status

RoHS Compliant

Lead Free

Teilenummer	Paket	Beschreibung
SG2525AN	16-DIP (0.300, 7.62mm)	IC REG CTRLR PUSH-PULL 16DIP
SG3525AN	16-DIP (0.300, 7.62mm)	IC REG CTRLR PUSH-PULL 16DIP
UCC2580N-4G4	16-DIP (0.300, 7.62mm)	IC REG CTRLR BST FLYBK PWM 16DIP
UCC3580N-3G4	16-DIP (0.300, 7.62mm)	IC REG CTRLR FWRD CONV 16DIP
UCC3580N-1G4	16-DIP (0.300, 7.62mm)	IC REG CTRLR FWRD CONV 16DIP

SG2525AN Preis
SG2525AN Verteilers
SG2525AN Hersteller
SG2525AN Technische Daten
SG2525AN PDF
SG2525AN Datenblätter
SG2525AN Bild
SG2525AN Foto
SG2525AN Teil
SG2525AN Lagerbestand
SG2525AN Inventar
SG2525AN Angebotsanfrage
Kaufen SG2525AN
SG2525AN Anfrage
SG2525AN Onlinebestellung

Suchen Sie nach anderen Teilen wie sg252

What does the SG1525A/1527A series of pulse width modulator integrated circuits offer when used to implement all types of switching power supplies

improved performance and lower external parts count

What does a Sync input to the oscillator allow?

multiple units to be slaved together, or a single unit to be synchronized to an external system clock

What provides a wide range of deadtime adjustment?

single resistor

What does a single resistor between the CT pin and the Discharge pin feature?

built-in soft-start circuitry with only a timing capacitor required externally

What controls both the soft-start circuitry and the output stages?

Shutdown pin

What keeps the outputs off and the soft-start capacitor discharged for input voltages less than normal operation?

undervoltage lockout

What is another unique feature of SG1525A/1527A circuits?

latch following the comparator

When a PWM pulse has been terminated for any reason, the outputs will remain off for what period?

the duration of the period

What happens when a PWM pulse has been terminated?

The latch is reset with each clock pulse

What is the totem-pole design capable of sourcing or sinking in excess of?

200mA

What does the SG1525A output stage feature?

NOR logic

What does the SG1527A use?

OR logic
