L296P - STMicroelectronics

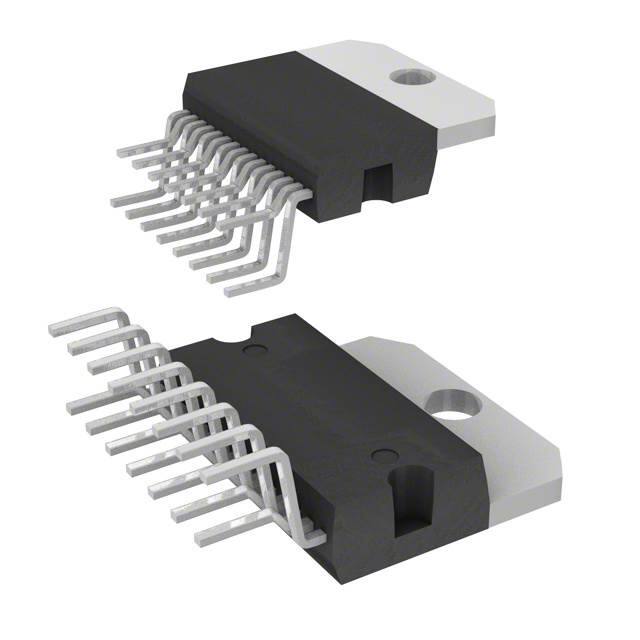

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY20-L296P

Hersteller Teil #: L296P

Produktkategorie: PMIC - Voltage Regulators - DC DC Switching Regulators

Hersteller: STMicroelectronics

Beschreibung: STMICROELECTRONICS L296P DC-DC Switching Buck (Step Down) Regulator, Adjustable, 9V-46Vin, 5.1V-40Vout, 4Aout, Multiwatt-15

Verpackung: Multiwatt-15 (Vertical, Bent and Staggered Leads)

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

L296P Datenblatt

Attribute

Attribute Value

Lifecycle Status

ACTIVE (Last Updated: 7 months ago)

Factory Lead Time

6 Weeks

Mount

Through Hole

Mounting Type

Through Hole

Package / Case

Multiwatt-15 (Vertical, Bent and Staggered Leads)

Number of Pins

Weight

9.071847g

Operating Temperature

-40°C~150°C TJ

Packaging

Tube

JESD-609 Code

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Number of Terminations

ECCN Code

EAR99

Terminal Finish

Matte Tin (Sn) - annealed

Terminal Position

ZIG-ZAG

Frequency

200kHz

Base Part Number

L296

Function

Step-Down

Number of Outputs

Efficiency

90 %

Voltage - Input (Max)

46V

Output Voltage

40V

Output Type

Adjustable

Max Output Current

Operating Supply Voltage

46V

Voltage - Input (Min)

Input Voltage-Nom

35V

Analog IC - Other Type

SWITCHING REGULATOR

Output Configuration

Positive

Power Dissipation

20W

Max Output Voltage

40V

Topology

Buck

Control Mode

VOLTAGE-MODE

Frequency - Switching

100kHz

Control Technique

PULSE WIDTH MODULATION

Synchronous Rectifier

Min Output Voltage

5.1V

Height

10.7mm

Length

19.6mm

Width

5mm

REACH SVHC

No SVHC

RoHS Status

ROHS3 Compliant

Lead Free

Teilenummer	Paket	Beschreibung
L296P	Multiwatt-15 (Vertical, Bent and Staggered Leads)	STMICROELECTRONICS L296P DC-DC Switching Buck (Step Down) Regulator, Adjustable, 9V-46Vin, 5.1V-40Vout, 4Aout, Multiwatt-15
LM2673SD-ADJ/NOPB	14-VDFN Exposed Pad	IC REG BUCK ADJUSTABLE 3A 14VSON
LM2676SDX-5.0/NOPB	14-VDFN Exposed Pad	IC REG BUCK 5V 3A 14VSON
LM2677SD-ADJ/NOPB	14-VDFN Exposed Pad	IC REG BUCK ADJUSTABLE 5A 14VSON

L296P Preis
L296P Verteilers
L296P Hersteller
L296P Technische Daten
L296P PDF
L296P Datenblätter
L296P Bild
L296P Foto
L296P Teil
L296P Lagerbestand
L296P Inventar
L296P Angebotsanfrage
Kaufen L296P
L296P Anfrage
L296P Onlinebestellung

Suchen Sie nach anderen Teilen wie l296p

What are the L296 andL296P?

stepdownpower switching regulators

Index: 0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KYundefined-undefined

Hersteller Teil #:

Produktkategorie:

Hersteller:

Beschreibung: STMICROELECTRONICS L296P DC-DC Switching Buck (Step Down) Regulator, Adjustable, 9V-46Vin, 5.1V-40Vout, 4Aout, Multiwatt-15

Verpackung: Multiwatt-15 (Vertical, Bent and Staggered Leads)

Menge:

Bleifrei-Status / RoHS-Status Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

Datenblatt

Lagerbestand: 3880 Kann sofort geliefert werden

Stückpreis: 11.57319

Menge.	Stückpreis
1+:	$11.57319
10+:	$10.91810
100+:	$10.30009
500+:	$9.71707
1000+:	$9.16705

Zwischensumme: $11.57319
