BBD-136-G-A - Samtec Inc.

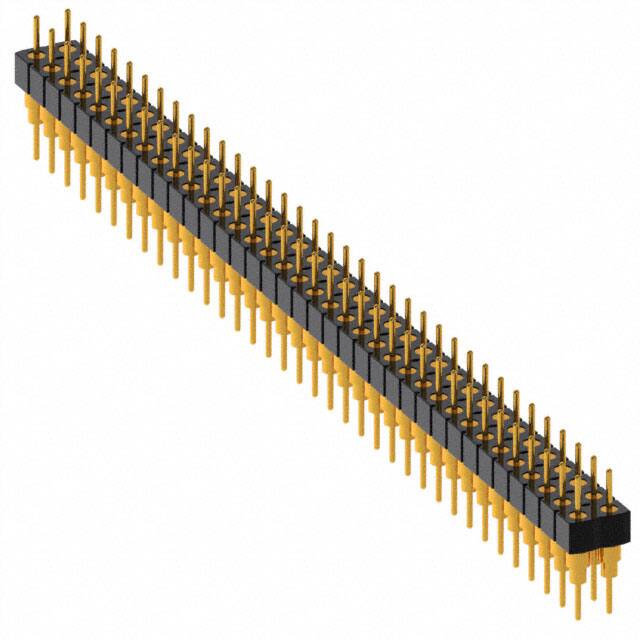

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-BBD-136-G-A

Hersteller Teil #: BBD-136-G-A

Produktkategorie: Rectangular Connectors - Headers, Male Pins

Hersteller: Samtec Inc.

Beschreibung: SAMTEC BBD-136-G-A Board-To-Board Connector, Vertical, BBD Series, 72 Contacts, Header, 2.54 mm, Through Hole, 2 Rows

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

BBD-136-G-A Datenblatt

Attribute

Attribute Value

Factory Lead Time

3 Weeks

Mounting Type

Through Hole

Contact Shape

Circular

Housing Material

Polyester

Contact Finish Mating

Gold

Contact Length-Mating

0.125 3.18mm

Contact Materials

Brass, Bronze

Insulation Materials

Polyester, Glass Filled

Operating Temperature

-55°C~125°C

Packaging

Tube

Series

BBD

Published

2014

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

Connector Type

Header

Number of Positions

Number of Rows

Gender

Male

Fastening Type

Push-Pull

MIL Conformance

DIN Conformance

IEC Conformance

Filter Feature

Contact Type

Male Pin

Mixed Contacts

Option

GENERAL PURPOSE

Orientation

Straight

Depth

5.08mm

Insulation Height

0.211 5.35mm

Style

Board to Board

Number of Positions Loaded

All

Pitch - Mating

0.100 2.54mm

Insulation Color

Black

Number of Conductors

ONE

Reference Standard

Reliability

COMMERCIAL

Row Spacing - Mating

0.100 (2.54mm)

Contact Length - Post

0.125 3.18mm

Shrouding

Unshrouded

Number Of PCB Rows

Contact Finish - Post

Nickel

PCB Contact Pattern

RECTANGULAR

Mating Information

MULTIPLE MATING PARTS AVAILABLE

Overall Contact Length

0.460 11.68mm

Mating Contact Pitch

0.1 inch

Length

91.44mm

Contact Finish Thickness - Mating

20.0μin 0.51μm

Contact Finish Thickness - Post

50.0μin 1.27μm

REACH SVHC

No SVHC

Radiation Hardening

RoHS Status

ROHS3 Compliant

Telefon	Teilenummer	Paket	Beschreibung
	BBD-136-G-A		SAMTEC BBD-136-G-A Board-To-Board Connector, Vertical, BBD Series, 72 Contacts, Header, 2.54 mm, Through Hole, 2 Rows
	TSW-136-14-G-D		CONN HEADER 72POS .100 DL GOLD
	TSW-136-07-G-D		CONN HEADER 72POS .100" DL GOLD
	77313-818-72LF		AMPHENOL ICC - 77313-818-72LF - Konektor Deska-Deska, 2.54 mm, 72 Kontaktu, Header, Série BergStik 77313, Skrz Desku, 2 Rad
	TSW-136-26-L-D		CONN HEADER 72POS .100 DL GOLD

BBD-136-G-A Preis
BBD-136-G-A Verteilers
BBD-136-G-A Hersteller
BBD-136-G-A Technische Daten
BBD-136-G-A PDF
BBD-136-G-A Datenblätter
BBD-136-G-A Bild
BBD-136-G-A Foto
BBD-136-G-A Teil
BBD-136-G-A Lagerbestand
BBD-136-G-A Inventar
BBD-136-G-A Angebotsanfrage
Kaufen BBD-136-G-A
BBD-136-G-A Anfrage
BBD-136-G-A Onlinebestellung

Suchen Sie nach anderen Teilen wie bbd13
