EHT-112-01-L-D - Samtec Inc.

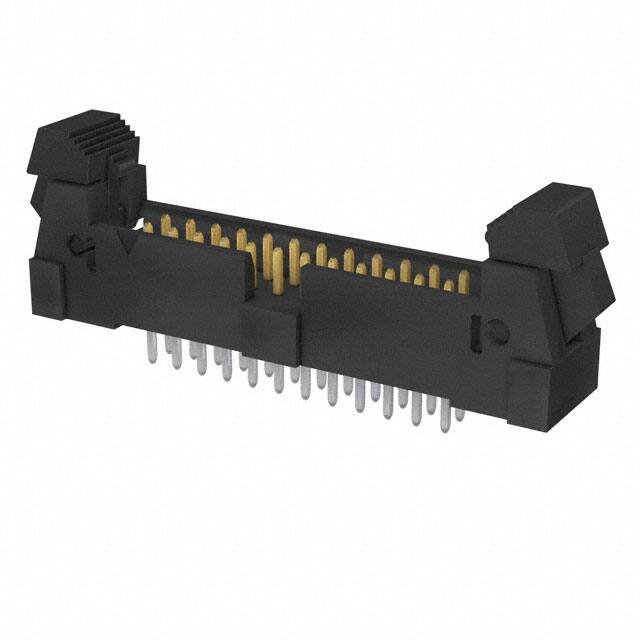

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-EHT-112-01-L-D
Hersteller Teil #: EHT-112-01-L-D
Produktkategorie: Rectangular Connectors - Headers, Male Pins
Hersteller: Samtec Inc.
Beschreibung: Conn Ejector Header HDR 24 POS 2mm Solder ST Thru-Hole
Verpackung:
Menge:
Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt: datasheet EHT-112-01-L-D Datenblatt
Spezifikationen
Attribute
Attribute Value
Factory Lead Time
3 Weeks
Mount
Through Hole
Mounting Type
Through Hole
Contact Shape
Square
Contact Finish Mating
Gold
Contact Length-Mating
0.120 3.05mm
Contact Materials
Phosphor Bronze
Insulation Materials
Liquid Crystal Polymer (LCP)
Operating Temperature
-55°C~125°C
Packaging
Tube
Series
EHT
Published
2016
JESD-609 Code
e3
Pbfree Code
yes
Part Status
Active
Moisture Sensitivity Level (MSL)
Not Applicable
Termination
Solder
Connector Type
Header
Number of Positions
24
Number of Rows
2
Gender
Male
Fastening Type
Latch Lock/Eject Hooks
MIL Conformance
NO
DIN Conformance
NO
IEC Conformance
NO
Filter Feature
NO
Contact Type
Male Pin
Mixed Contacts
NO
Option
GENERAL PURPOSE
Current Rating (Amps)
3A
Insulation Height
0.370 9.40mm
Style
Board to Cable/Wire
Number of Positions Loaded
All
Pitch - Mating
0.079 2.00mm
Insulation Color
Black
Number of Conductors
ONE
Reference Standard
UL
Reliability
COMMERCIAL
Body Length or Diameter
1.488 inch
Row Spacing - Mating
0.079 (2.00mm)
Contact Length - Post
0.114 2.90mm
Shrouding
Shrouded - 4 Wall
Number Of PCB Rows
2
Contact Finish - Post
Tin
PCB Contact Pattern
RECTANGULAR
Body Breadth
0.3 inch
UL Flammability Code
94V-0
Body Depth
0.37 inch
Mating Contact Pitch
0.079 inch
Polarization Key
POLARIZED HOUSING
Features
Keying Slot
Plating Thickness
10μin
Contact Finish Thickness - Mating
15.0μin 0.38μm
Length - Termination
0.114 inch
Material Flammability Rating
UL94 V-0
RoHS Status
ROHS3 Compliant
