BBD-109-T-A - Samtec Inc.

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-BBD-109-T-A

Hersteller Teil #: BBD-109-T-A

Produktkategorie: Rectangular Connectors - Headers, Male Pins

Hersteller: Samtec Inc.

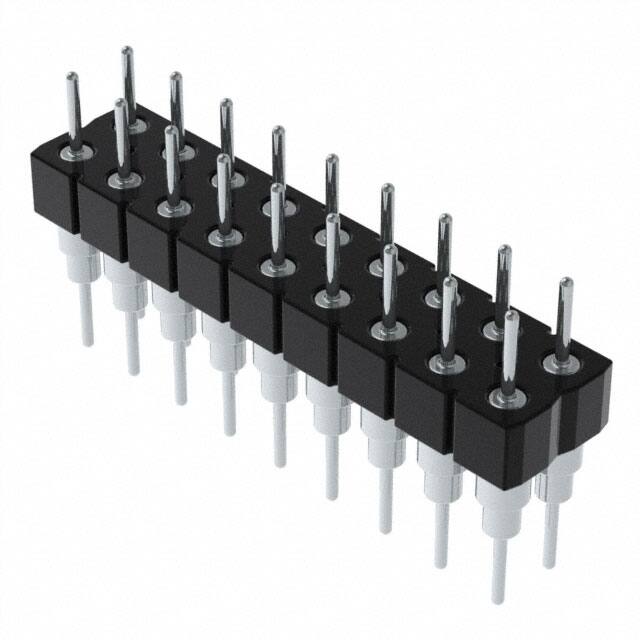

Beschreibung: SAMTEC BBD-109-T-A Stacking Board Connector, BBD Series, 18 Contacts, Header, 2.54 mm, Through Hole, 2 Rows

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

BBD-109-T-A Datenblatt

Attribute

Attribute Value

Factory Lead Time

3 Weeks

Mounting Type

Through Hole

Contact Shape

Circular

Contact Finish Mating

Tin

Contact Length-Mating

0.125 3.18mm

Contact Materials

Bronze

Insulation Materials

Polyester, Glass Filled

Operating Temperature

-55°C~125°C

Packaging

Tube

Series

BBD

Published

2014

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

ECCN Code

EAR99

Connector Type

Header

Number of Positions

Number of Rows

Gender

Male

HTS Code

8536.69.40.40

Fastening Type

Push-Pull

DIN Conformance

IEC Conformance

Filter Feature

Contact Type

Male Pin

Mixed Contacts

Option

GENERAL PURPOSE

Insulation Height

0.211 5.35mm

Style

Board to Board

Number of Positions Loaded

All

Pitch - Mating

0.1 inch

Insulation Color

Black

Military Standard

Number of Conductors

ONE

Reference Standard

Reliability

COMMERCIAL

Body Length or Diameter

0.9 inch

Row Spacing - Mating

0.100 (2.54mm)

Contact Length - Post

0.125 3.18mm

Shrouding

Unshrouded

Contact Finish - Post

Nickel

PCB Contact Pattern

RECTANGULAR

Overall Contact Length

0.460 11.68mm

Contact Finish Thickness - Post

50.0μin 1.27μm

REACH SVHC

No SVHC

RoHS Status

ROHS3 Compliant

Telefon	Teilenummer	Paket	Beschreibung
	BBD-109-T-A		SAMTEC BBD-109-T-A Stacking Board Connector, BBD Series, 18 Contacts, Header, 2.54 mm, Through Hole, 2 Rows
	TSW-109-07-T-D		CONN HEADER 18POS .100" DL TIN
	TSW-109-08-T-D-RA		SAMTEC TSW-109-08-T-D-RA Board-To-Board Connector, Right Angle, TSW Series, 18 Contacts, Header, 2.54 mm, Through Hole
	TSW-109-15-T-D		SAMTEC TSW-109-15-T-D Board-To-Board Connector, Vertical, TSW Series, 18 Contacts, Header, 2.54 mm, Through Hole, 2 Rows
