TSS-105-01-F-D - Samtec Inc.

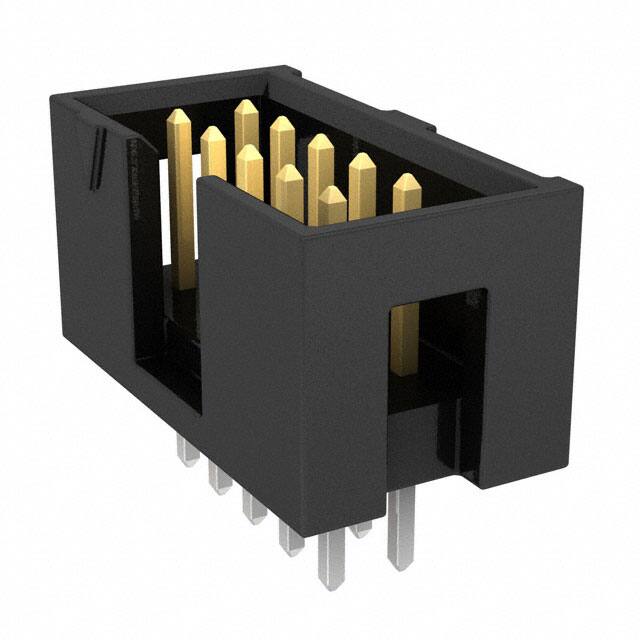

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-TSS-105-01-F-D

Hersteller Teil #: TSS-105-01-F-D

Produktkategorie: Rectangular Connectors - Headers, Male Pins

Hersteller: Samtec Inc.

Beschreibung: CONN HEADER VERT 10POS 2.54MM

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

TSS-105-01-F-D Datenblatt

Attribute

Attribute Value

Factory Lead Time

3 Weeks

Mounting Type

Through Hole

Contact Shape

Square

Housing Material

Polyester

Mounting Option

LOCKING

Insulation Materials

Polybutylene Terephthalate (PBT)

Contact Materials

Phosphor Bronze

Contact Length-Mating

0.250 6.35mm

Contact Finish Mating

Gold

Operating Temperature

-55°C~125°C

Packaging

Bulk

Series

Flex Stack, TSS

Published

2000

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

Connector Type

Header

Number of Positions

Number of Rows

Gender

Male

Fastening Type

Push-Pull

DIN Conformance

IEC Conformance

Filter Feature

Contact Type

Male Pin

Mixed Contacts

Option

GENERAL PURPOSE

Current Rating (Amps)

Orientation

Straight

Depth

9.27mm

Insulation Height

0.350 8.89mm

Style

Board to Board or Cable

Number of Positions Loaded

All

Pitch - Mating

0.100 2.54mm

Insulation Color

Black

Military Standard

Number of Conductors

ONE

Reference Standard

Reliability

COMMERCIAL

Row Spacing - Mating

0.100 (2.54mm)

Contact Length - Post

0.115 2.92mm

Shrouding

Shrouded - 4 Wall

Contact Finish - Post

Tin

PCB Contact Pattern

RECTANGULAR

Body Breadth

0.365 inch

UL Flammability Code

UL94 V-0

Overall Contact Length

0.480 12.19mm

Insulation Resistance

5000000000Ohm

Polarization Key

POLARIZED HOUSING

Dielectric Withstanding Voltage

1400VAC V

Features

Keying Slot

Length

16.51mm

Plating Thickness

FLASH inch

Contact Finish Thickness - Mating

3.00μin 0.076μm

Radiation Hardening

RoHS Status

ROHS3 Compliant

Telefon	Teilenummer	Paket	Beschreibung
	TSS-105-01-F-D		CONN HEADER VERT 10POS 2.54MM
	TSW-105-14-L-D		CONN HEADER 10POS .100" DL GOLD
	TSW-105-14-F-D		Conn Unshrouded Header HDR 10 POS 2.54mm Solder ST Thru-Hole Automotive
	TSW-105-07-L-D		CONN HEADER VERT 10POS 2.54MM
