ESHF-105-01-L-D-SM - Samtec Inc.

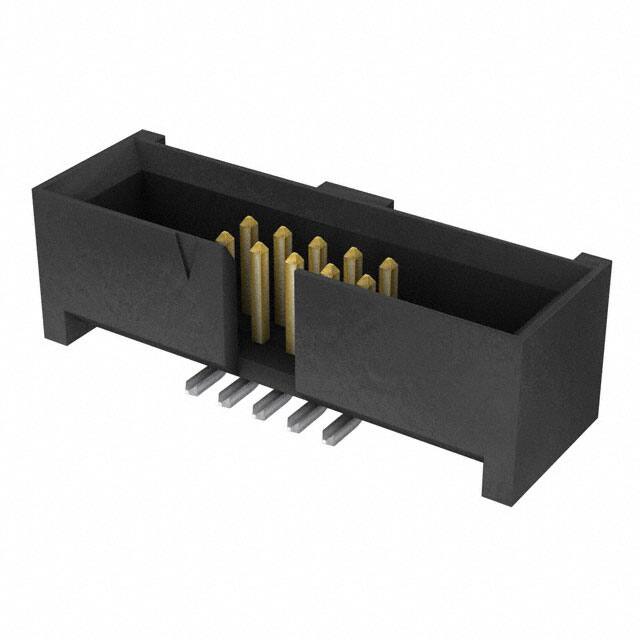

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-ESHF-105-01-L-D-SM

Hersteller Teil #: ESHF-105-01-L-D-SM

Produktkategorie: Rectangular Connectors - Headers, Male Pins

Hersteller: Samtec Inc.

Beschreibung: Conn Shrouded Header HDR 10 POS 1.27mm Solder ST SMD Tube

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

ESHF-105-01-L-D-SM Datenblatt

Attribute

Attribute Value

Factory Lead Time

3 Weeks

Mounting Type

Surface Mount

Contact Shape

Square

Housing Material

Polymer

Contact Finish Mating

Gold

Contact Length-Mating

0.120 3.05mm

Contact Materials

Phosphor Bronze

Insulation Materials

Liquid Crystal Polymer (LCP)

Operating Temperature

-55°C~125°C

Packaging

Tube

Series

ESHF

Published

2015

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

ECCN Code

EAR99

Connector Type

Header

Number of Positions

Number of Rows

Gender

Male

HTS Code

8536.69.40.40

Fastening Type

Push-Pull

DIN Conformance

IEC Conformance

Filter Feature

Contact Type

Male Pin

Mixed Contacts

Option

GENERAL PURPOSE

Orientation

Straight

Depth

5.59mm

Insulation Height

0.210 5.33mm

Style

Board to Cable/Wire

Number of Positions Loaded

All

Pitch - Mating

0.05 inch

Military Standard

Number of Conductors

ONE

Reliability

COMMERCIAL

Row Spacing - Mating

0.050 (1.27mm)

Shrouding

Shrouded - 4 Wall

Number of Contacts

Contact Finish - Post

Tin

PCB Contact Pattern

RECTANGULAR

Housing Color

Black

Polarization Key

POLARIZED HOUSING

Current Rating (Max)

Features

Keying Slot

Length

16.51mm

Contact Finish Thickness - Mating

10.0μin 0.25μm

Radiation Hardening

RoHS Status

ROHS3 Compliant
