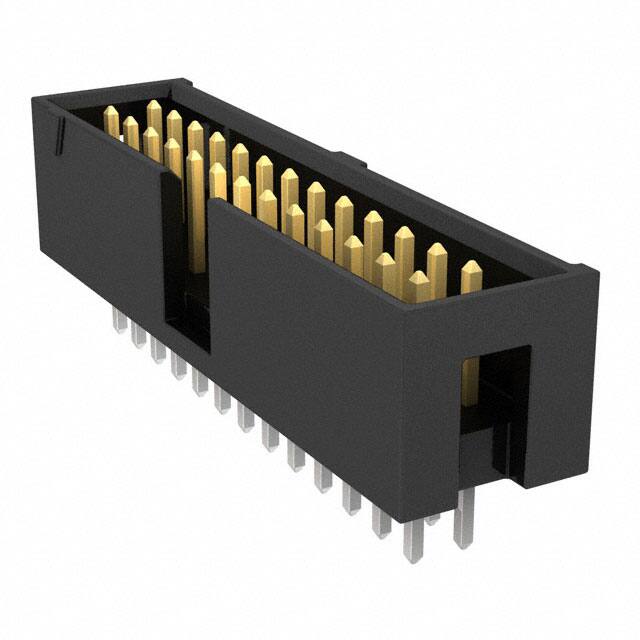

TSS-113-01-L-D - Samtec Inc.

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-TSS-113-01-L-D

Hersteller Teil #: TSS-113-01-L-D

Produktkategorie: Rectangular Connectors - Headers, Male Pins

Hersteller: Samtec Inc.

Beschreibung: SAMTEC TSS-113-01-L-D Wire-To-Board Connector, Boxed, TSS Series, 26 Contacts, Header, 2.54 mm, Through Hole, 2 Rows

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

TSS-113-01-L-D Datenblatt

Attribute

Attribute Value

Factory Lead Time

3 Weeks

Mounting Type

Through Hole

Contact Shape

Square

Housing Material

Polyester

Mounting Option 1

LOCKING

Contact Finish Mating

Gold

Contact Length-Mating

0.250 6.35mm

Contact Materials

Phosphor Bronze

Insulation Materials

Polybutylene Terephthalate (PBT)

Operating Temperature

-55°C~125°C

Packaging

Bulk

Series

Flex Stack, TSS

Published

2015

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

Connector Type

Header

Number of Positions

Number of Rows

Gender

Male

Fastening Type

Push-Pull

MIL Conformance

DIN Conformance

IEC Conformance

Filter Feature

Contact Type

Male Pin

Mixed Contacts

Option

GENERAL PURPOSE

Current Rating (Amps)

Orientation

Straight

Depth

9.27mm

Insulation Height

0.350 8.89mm

Style

Board to Board or Cable

Number of Positions Loaded

All

Pitch - Mating

0.100 2.54mm

Insulation Color

Black

Number of Conductors

ONE

Reference Standard

Reliability

COMMERCIAL

Row Spacing - Mating

0.100 (2.54mm)

Contact Length - Post

0.115 2.92mm

Shrouding

Shrouded - 4 Wall

Number Of PCB Rows

Contact Finish - Post

Tin

PCB Contact Pattern

RECTANGULAR

Body Breadth

0.365 inch

UL Flammability Code

94V-0

Overall Contact Length

0.480 12.19mm

Insulation Resistance

5000000000Ohm

Mating Contact Pitch

0.1 inch

Polarization Key

POLARIZED HOUSING

Dielectric Withstanding Voltage

1400VAC V

Features

Keying Slot

Length

36.83mm

Plating Thickness

10μin

Contact Finish Thickness - Mating

10.0μin 0.25μm

Material Flammability Rating

UL94 V-0

REACH SVHC

No SVHC

Radiation Hardening

RoHS Status

ROHS3 Compliant
