2SD0946AR - Panasonic Electronic Components

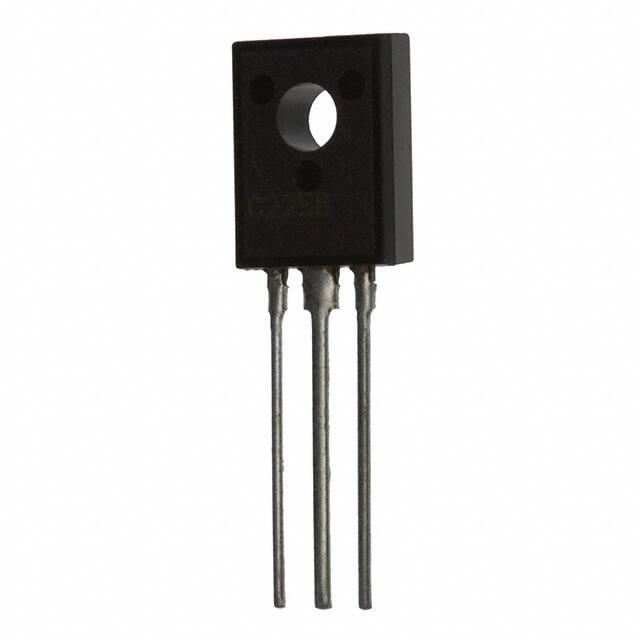

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY13-2SD0946AR
Hersteller Teil #: 2SD0946AR
Produktkategorie: Transistors - Bipolar (BJT) - Single
Hersteller: Panasonic Electronic Components
Beschreibung: TRANS NPN DARL 50V 1A TO-126
Verpackung: TO-225AA, TO-126-3
Menge:
Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Spezifikationen
Attribute
Attribute Value
Mounting Type
Through Hole
Package / Case
TO-225AA, TO-126-3
Surface Mount
NO
Transistor Element Material
SILICON
Current-Collector (Ic) (Max)
1A
Number of Elements
1
Operating Temperature
150°C TJ
Packaging
Bulk
Published
2008
Pbfree Code
yes
Part Status
Obsolete
Moisture Sensitivity Level (MSL)
1 (Unlimited)
Number of Terminations
3
ECCN Code
EAR99
HTS Code
8541.29.00.75
Terminal Position
SINGLE
Peak Reflow Temperature (Cel)
NOT SPECIFIED
Time@Peak Reflow Temperature-Max (s)
NOT SPECIFIED
JESD-30 Code
R-PSFM-T3
Qualification Status
Not Qualified
Configuration
DARLINGTON WITH BUILT-IN RESISTOR
Power - Max
1.2W
Transistor Application
AMPLIFIER
Polarity/Channel Type
NPN
Transistor Type
NPN - Darlington
DC Current Gain (hFE) (Min) @ Ic, Vce
8000 @ 1A 10V
Current - Collector Cutoff (Max)
100nA ICBO
Vce Saturation (Max) @ Ib, Ic
1.8V @ 1mA, 1A
Voltage - Collector Emitter Breakdown (Max)
50V
Transition Frequency
150MHz
Frequency - Transition
150MHz
Power Dissipation-Max (Abs)
1.2W
RoHS Status
RoHS Compliant
