STD03N - Sanken

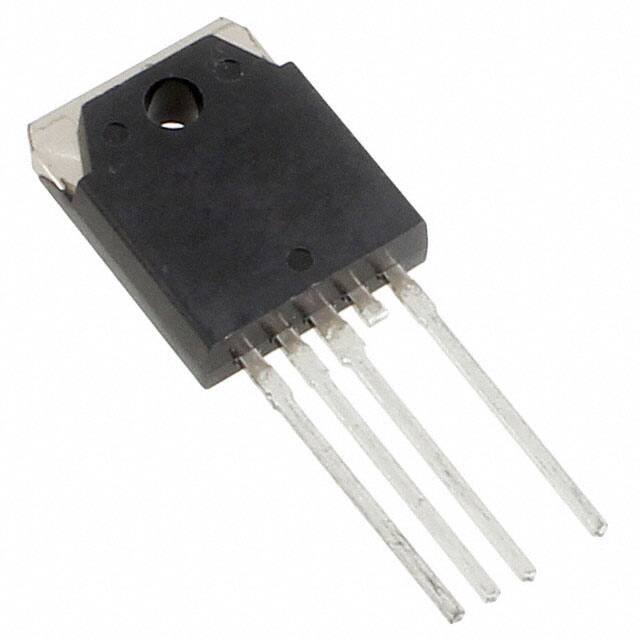

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY13-STD03N

Hersteller Teil #: STD03N

Produktkategorie: Transistors - Bipolar (BJT) - Single

Hersteller: Sanken

Beschreibung: TRANS NPN DARL 160V 15A TO-3P-5

Verpackung: TO-3P-5

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

STD03N Datenblatt

Attribute

Attribute Value

Factory Lead Time

12 Weeks

Mount

Through Hole

Mounting Type

Through Hole

Package / Case

TO-3P-5

Number of Pins

Transistor Element Material

SILICON

Collector-Emitter Breakdown Voltage

160V

Power Dissipation (Max)

160W

Number of Elements

Operating Temperature

150°C TJ

Packaging

Bulk

Published

2006

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Number of Terminations

ECCN Code

EAR99

Terminal Position

SINGLE

Peak Reflow Temperature (Cel)

NOT SPECIFIED

Reach Compliance Code

unknown

Time@Peak Reflow Temperature-Max (s)

NOT SPECIFIED

JESD-30 Code

R-PSFM-T4

Qualification Status

Not Qualified

Configuration

DARLINGTON WITH BUILT-IN DIODE AND RESISTOR

Power - Max

160W

Transistor Application

AMPLIFIER

Polarity/Channel Type

NPN

Transistor Type

NPN - Darlington

Collector Emitter Voltage (VCEO)

Max Collector Current

15A

DC Current Gain (hFE) (Min) @ Ic, Vce

5000 @ 10A 4V

Current - Collector Cutoff (Max)

100μA ICBO

Vce Saturation (Max) @ Ib, Ic

2V @ 10mA, 10A

RoHS Status

RoHS Compliant

Lead Free

Teilenummer	Paket	Beschreibung
STD03N	TO-3P-5	TRANS NPN DARL 160V 15A TO-3P-5
MJE4353	TO-218-3	TRANS PNP 160V 16A TO218
TTA0002(Q)	TO-3PL	Trans GP BJT PNP 160V 18A 3-Pin(3 Tab) TO-3PL

STD03N Preis
STD03N Verteilers
STD03N Hersteller
STD03N Technische Daten
STD03N PDF
STD03N Datenblätter
STD03N Bild
STD03N Foto
STD03N Teil
STD03N Lagerbestand
STD03N Inventar
STD03N Angebotsanfrage
Kaufen STD03N
STD03N Anfrage
STD03N Onlinebestellung

Suchen Sie nach anderen Teilen wie std03

What type of transistors are STD03N and STD03P enhanced?

Darlington transistors

What thin-wafer production technology is used to produce the STD03N and STD03P?

Sanken
