STD03P - Sanken

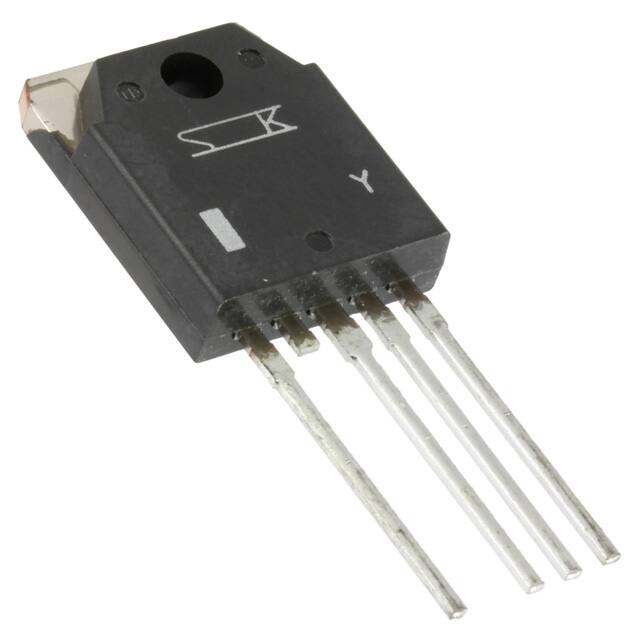

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY13-STD03P

Hersteller Teil #: STD03P

Produktkategorie: Transistors - Bipolar (BJT) - Single

Hersteller: Sanken

Beschreibung: Trans Darlington PNP 160V 15A 160000mW Automotive 4-Pin(4 Tab) TO-3P

Verpackung: TO-3P-5

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

STD03P Datenblatt

Attribute

Attribute Value

Factory Lead Time

12 Weeks

Mount

Through Hole

Mounting Type

Through Hole

Package / Case

TO-3P-5

Transistor Element Material

SILICON

Collector-Emitter Breakdown Voltage

160V

Number of Elements

Operating Temperature

150°C TJ

Packaging

Bulk

Published

2006

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Number of Terminations

ECCN Code

EAR99

Max Power Dissipation

160W

Terminal Position

SINGLE

Peak Reflow Temperature (Cel)

NOT SPECIFIED

Reach Compliance Code

unknown

Time@Peak Reflow Temperature-Max (s)

NOT SPECIFIED

Pin Count

JESD-30 Code

R-PSFM-T4

Qualification Status

Not Qualified

Configuration

DARLINGTON WITH BUILT-IN DIODE AND RESISTOR

Power - Max

160W

Transistor Application

AMPLIFIER

Polarity/Channel Type

PNP

Transistor Type

PNP - Darlington

Collector Emitter Voltage (VCEO)

Max Collector Current

15A

DC Current Gain (hFE) (Min) @ Ic, Vce

5000 @ 10A 4V

Current - Collector Cutoff (Max)

100μA ICBO

Vce Saturation (Max) @ Ib, Ic

2V @ 10mA, 10A

RoHS Status

RoHS Compliant

Lead Free

Teilenummer	Paket	Beschreibung
STD03P	TO-3P-5	Trans Darlington PNP 160V 15A 160000mW Automotive 4-Pin(4 Tab) TO-3P
MJE4353	TO-218-3	TRANS PNP 160V 16A TO218
TTA0002(Q)	TO-3PL	Trans GP BJT PNP 160V 18A 3-Pin(3 Tab) TO-3PL

STD03P Preis
STD03P Verteilers
STD03P Hersteller
STD03P Technische Daten
STD03P PDF
STD03P Datenblätter
STD03P Bild
STD03P Foto
STD03P Teil
STD03P Lagerbestand
STD03P Inventar
STD03P Angebotsanfrage
Kaufen STD03P
STD03P Anfrage
STD03P Onlinebestellung

Suchen Sie nach anderen Teilen wie std03

What type of transistors are STD03N and STD03P enhanced?

Darlington transistors

What thin-wafer production technology is used to produce the STD03N and STD03P?

Sanken
