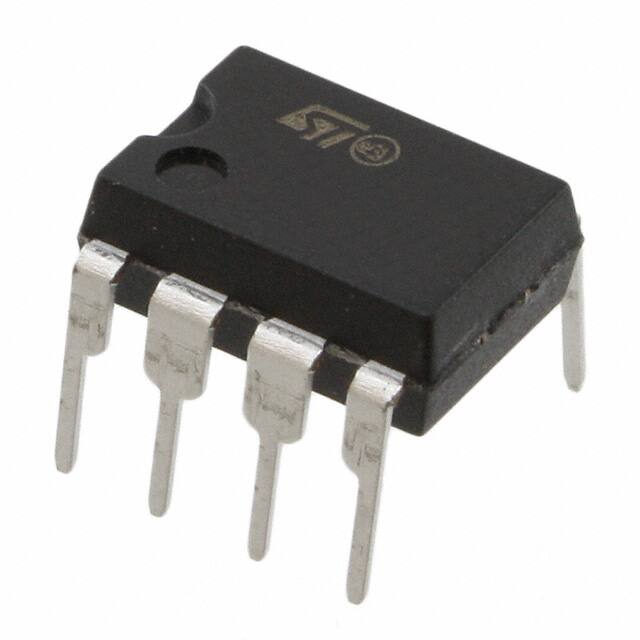

VIPER06LN - STMicroelectronics

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY20-VIPER06LN

Hersteller Teil #: VIPER06LN

Produktkategorie: PMIC - AC DC Converters, Offline Switchers

Hersteller: STMicroelectronics

Beschreibung: AC to DC Switching Converter Off-Line Switcher 54kHz to 66kHz Tube 7-Pin DIP

Verpackung: 8-DIP (0.300, 7.62mm), 7 Leads

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

VIPER06LN Datenblatt

Attribute

Attribute Value

Lifecycle Status

ACTIVE (Last Updated: 6 months ago)

Factory Lead Time

12 Weeks

Mounting Type

Through Hole

Package / Case

8-DIP (0.300, 7.62mm), 7 Leads

Surface Mount

Number of Pins

Weight

850.995985mg

Operating Temperature

-40°C~150°C TJ

Packaging

Tube

Series

VIPer™ plus

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Number of Terminations

ECCN Code

EAR99

Power Rating

Max Power Dissipation

Terminal Position

DUAL

Peak Reflow Temperature (Cel)

NOT SPECIFIED

Number of Functions

Terminal Pitch

2.54mm

Time@Peak Reflow Temperature-Max (s)

NOT SPECIFIED

Base Part Number

VIPER06

Number of Outputs

Qualification Status

Not Qualified

Input Voltage-Nom

14V

Analog IC - Other Type

SWITCHING REGULATOR

Operating Supply Current

1.45mA

Voltage - Supply (Vcc/Vdd)

11.5V~23.5V

Output Power

30mW

Topology

Buck, Flyback

Control Mode

CURRENT-MODE

Frequency - Switching

60kHz

Input Voltage (Max)

23.5V

Control Technique

PULSE WIDTH MODULATION

Internal Switch(s)

Yes

Fault Protection

Current Limiting, Open Loop, Over Temperature

Max Duty Cycle

80 %

Duty Cycle

70%

Output Isolation

Either

Voltage - Breakdown

800V

Voltage - Start Up

13V

Height Seated (Max)

5.33mm

RoHS Status

ROHS3 Compliant

Lead Free

Teilenummer	Paket	Beschreibung
VIPER06LN	8-DIP (0.300, 7.62mm), 7 Leads	AC to DC Switching Converter Off-Line Switcher 54kHz to 66kHz Tube 7-Pin DIP
UC2842AN	8-DIP (0.300, 7.62mm)	TEXAS INSTRUMENTS UC2842ANCurrent Mode PWM, 25V-12V supply, 500 kHz, 15V/1A out, DIP-8
NCP1201P60G	8-DIP (0.300, 7.62mm)	IC CTRLR PWM CM OTP 8DIP
FAN7602CN	8-DIP (0.300, 7.62mm)	IC CTLR PWM CURRENT MODE 8-DIP
