DAP222TL - ROHM Semiconductor

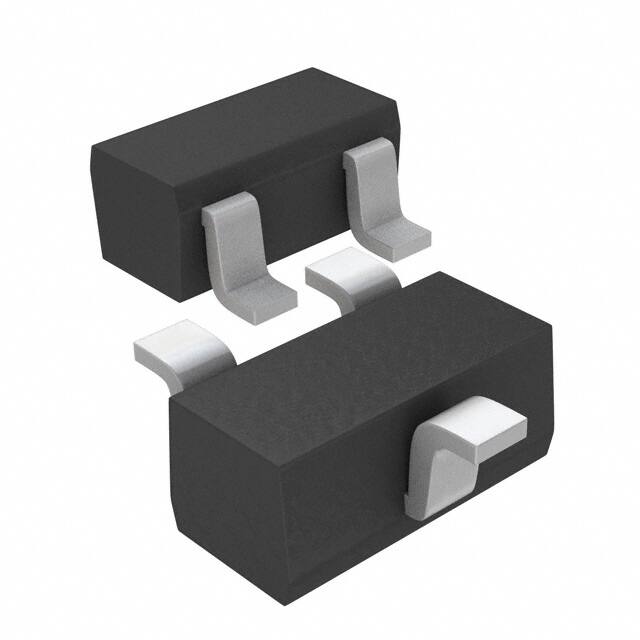

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen
Kynix Teil #: KY13-DAP222TL
Hersteller Teil #: DAP222TL
Produktkategorie: Diodes - Rectifiers - Arrays
Hersteller: ROHM Semiconductor
Beschreibung: DIODE ARRAY GP 80V 100MA EMD3
Verpackung: SC-75, SOT-416
Menge:
Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt:
DAP222TL Datenblatt
DAP222TL Datenblatt
Spezifikationen
Attribute
Attribute Value
Factory Lead Time
10 Weeks
Contact Plating
Copper, Silver, Tin
Mount
Surface Mount
Mounting Type
Surface Mount
Package / Case
SC-75, SOT-416
Number of Pins
3
Diode Element Material
SILICON
Number of Elements
2
Packaging
Tape & Reel (TR)
Published
2011
Pbfree Code
yes
Part Status
Not For New Designs
Moisture Sensitivity Level (MSL)
1 (Unlimited)
Number of Terminations
3
Termination
SMD/SMT
ECCN Code
EAR99
Max Operating Temperature
150°C
Min Operating Temperature
-55°C
Additional Feature
HIGH RELIABILITY
HTS Code
8541.10.00.70
Capacitance
3.5pF
Voltage - Rated DC
80V
Max Power Dissipation
150mW
Terminal Position
AXIAL
Terminal Form
GULL WING
Peak Reflow Temperature (Cel)
260
Current Rating
100mA
Time@Peak Reflow Temperature-Max (s)
10
Base Part Number
DAP222
Pin Count
3
Element Configuration
Common Anode
Speed
Small Signal =< 200mA (Io), Any Speed
Diode Type
Standard
Current - Reverse Leakage @ Vr
100nA @ 70V
Power Dissipation
150mW
Voltage - Forward (Vf) (Max) @ If
1.2V @ 100mA
Forward Current
300mA
Max Reverse Leakage Current
100nA
Operating Temperature - Junction
150°C Max
Max Surge Current
4A
Output Current-Max
0.1A
Forward Voltage
1.2V
Max Reverse Voltage (DC)
80V
Average Rectified Current
100mA
Reverse Recovery Time
4 ns
Max Repetitive Reverse Voltage (Vrrm)
80V
Peak Non-Repetitive Surge Current
4A
Diode Configuration
1 Pair Common Anode
Max Forward Surge Current (Ifsm)
4A
Recovery Time
4 ns
REACH SVHC
No SVHC
Radiation Hardening
No
RoHS Status
ROHS3 Compliant
Lead Free
Lead Free
Suche nach Teilenummer:DAP222TL Enthaltenes Wort ist 0
| Telefon | Teilenummer | Paket | Beschreibung |
|---|
Verwandte Teile in DAP222TL
DAP222TL Verwandtes Stichwort.
Suchen Sie nach anderen Teilen wie
dap22
Häufig gestellte Fragen
What type of diodes are designed for use in ultra high speed switching applications?
Common Anode Silicon Epitaxial Planar Dual Diodes
What device is housed in the SC75/SOT416 package?
DAP222
What are the Common Anode Silicon Epitaxial Planar Dual Diodes available in?
8 mm Tape and Reel
