L6227N - STMicroelectronics

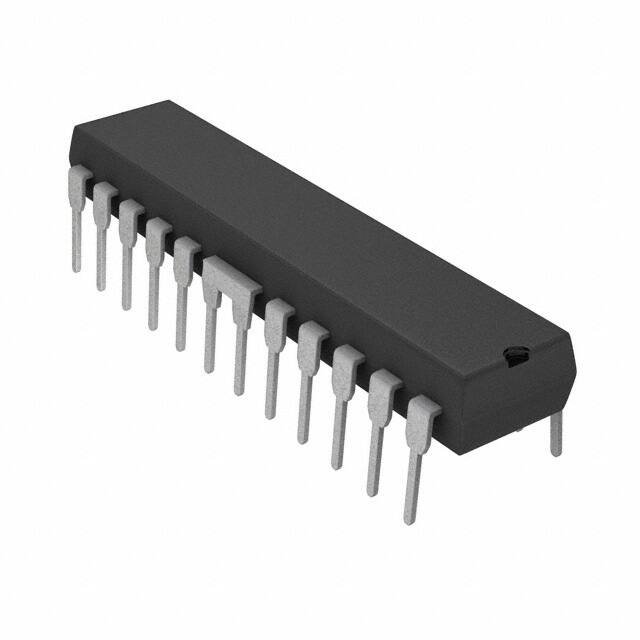

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY20-L6227N

Hersteller Teil #: L6227N

Produktkategorie: PMIC - Motor Drivers, Controllers

Hersteller: STMicroelectronics

Beschreibung: IC MTR DRVR BIPLR 8-52V 24PWRDIP

Verpackung: 24-PowerDIP (0.300, 7.62mm)

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

L6227N Datenblatt

Attribute

Attribute Value

Mount

Through Hole

Mounting Type

Through Hole

Package / Case

24-PowerDIP (0.300, 7.62mm)

Number of Pins

Weight

3.740011g

Operating Temperature

-25°C~125°C TJ

Packaging

Tube

Series

STSPIN L62

JESD-609 Code

Part Status

Obsolete

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Number of Terminations

ECCN Code

EAR99

Resistance

730mOhm

Terminal Finish

Matte Tin (Sn) - annealed

Applications

General Purpose

Voltage - Supply

8V~52V

Terminal Position

DUAL

Supply Voltage

48V

Base Part Number

L6227

Function

Driver - Fully Integrated, Control and Power Stage

Number of Outputs

Output Voltage

52V

Max Output Current

2.8A

Operating Supply Voltage

48V

Supply Voltage-Min (Vsup)

Interface

Parallel

Analog IC - Other Type

STEPPER MOTOR CONTROLLER

Operating Supply Current

1.4A

Output Configuration

Half Bridge (4)

Output Current per Channel

1.4A

Collector Emitter Voltage (VCEO)

52V

Max Collector Current

1.4A

Voltage - Load

8V~52V

Motor Type

Brushed

Motor Type - AC, DC

Brushed DC

Motor Type - Stepper

Bipolar

Height

3.3mm

Length

31.75mm

Width

6.6mm

Radiation Hardening

RoHS Status

ROHS3 Compliant

Lead Free

Teilenummer	Paket	Beschreibung
L6227N	24-PowerDIP (0.300, 7.62mm)	IC MTR DRVR BIPLR 8-52V 24PWRDIP
ADM238LANZ	24-DIP (0.300, 7.62mm)	IC TXRX RS-232 4:4 5V LP 24DIP
ADM238LJNZ	24-DIP (0.300, 7.62mm)	IC TX/RX QUAD RS-232 5VLP 24DIP
ADM207EANZ	24-DIP (0.300, 7.62mm)	IC TRANSCEIVER FULL 5/3 24DIP
SN75LPE185NT	24-DIP (0.300, 7.62mm)	RS-232 Interface IC Low-Power Multiple Driver/Receiver

L6227N Preis
L6227N Verteilers
L6227N Hersteller
L6227N Technische Daten
L6227N PDF
L6227N Datenblätter
L6227N Bild
L6227N Foto
L6227N Teil
L6227N Lagerbestand
L6227N Inventar
L6227N Angebotsanfrage
Kaufen L6227N
L6227N Anfrage
L6227N Onlinebestellung

Suchen Sie nach anderen Teilen wie l6227

What type of technology is the L6227 designed for motor control applications?

MultiPower BCD

How many inde pendent constant off time PWM Current Controllers are included in the L6227?

two inde pendent constant off time PWM Current Controllers

What is the VALUE @ Tj= 25 °Cbr> OPERATING FREQUENCY UP to

100KHz
