FNA41060 - ON Semiconductor

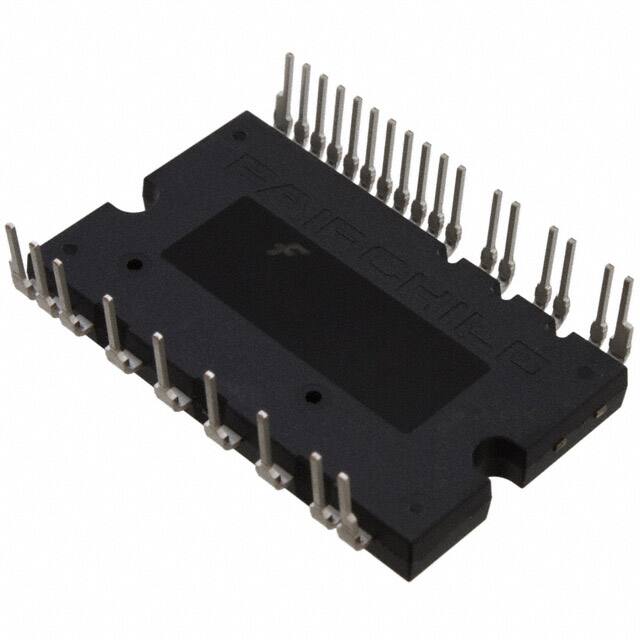

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen
Kynix Teil #: KY13-FNA41060
Hersteller Teil #: FNA41060
Produktkategorie: Power Driver Modules
Hersteller: ON Semiconductor
Beschreibung: MOD SPM 600V 10A SPM26-AA
Verpackung: 26-PowerDIP Module (1.024, 26.00mm)
Menge:
Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt:
FNA41060 Datenblatt
FNA41060 Datenblatt
Spezifikationen
Attribute
Attribute Value
Lifecycle Status
ACTIVE (Last Updated: 2 days ago)
Factory Lead Time
8 Weeks
Mount
Through Hole
Mounting Type
Through Hole
Package / Case
26-PowerDIP Module (1.024, 26.00mm)
Number of Pins
26
Weight
16.712g
Collector-Emitter Saturation Voltage
1.7V
SwitchingFrequency
5kHz
Series
Motion SPM® 45
Published
2014
JESD-609 Code
e3
Pbfree Code
yes
Part Status
Active
Moisture Sensitivity Level (MSL)
1 (Unlimited)
Number of Terminations
26
ECCN Code
EAR99
Type
IGBT
Terminal Finish
Tin (Sn)
Max Operating Temperature
150°C
Min Operating Temperature
-40°C
HTS Code
8541.29.00.95
Max Power Dissipation
34W
Terminal Position
DUAL
Peak Reflow Temperature (Cel)
NOT SPECIFIED
Number of Functions
1
Supply Voltage
15V
Reach Compliance Code
not_compliant
Time@Peak Reflow Temperature-Max (s)
NOT SPECIFIED
Qualification Status
Not Qualified
Voltage - Isolation
2000Vrms
Power Supplies
15V
Configuration
3 Phase
Max Supply Voltage
16.5V
Min Supply Voltage
13.5V
Max Current Rating
10A
Output Current-Max
20A
Supply Current-Max (Isup)
3.65mA
Collector Emitter Voltage (VCEO)
2.2V
Max Collector Current
10A
Min Breakdown Voltage
600V
Height
4.5mm
Length
39.5mm
Width
23.5mm
RoHS Status
ROHS3 Compliant
