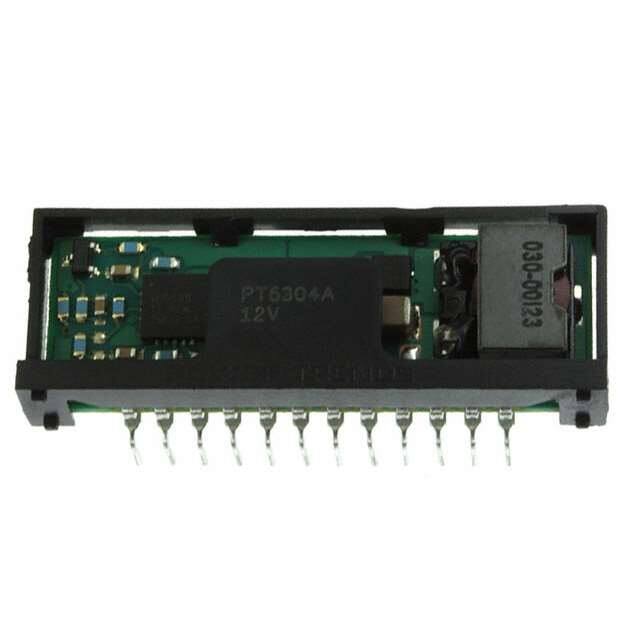

PT6304A - Texas Instruments
Die Bilder dienen nur als Referenz Siehe Produktspezifikationen
Kynix Teil #: KY33-PT6304A
Hersteller Teil #: PT6304A
Produktkategorie: DC DC Converters
Hersteller: Texas Instruments
Beschreibung: DC DC CONVERTER 12V 3A
Verpackung: 12-SIP Module
Menge:
Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt:
PT6304A Datenblatt
PT6304A Datenblatt
Spezifikationen
Attribute
Attribute Value
Package / Case
12-SIP Module
Mounting Type
Through Hole, Right Angle
Number of Pins
12
Weight
6.5g
Power Dissipation (Max)
36W
Voltage - Input (Nom)
10V
Series
PT6300
Packaging
Tray
Operating Temperature
-40°C~85°C
Pbfree Code
yes
Part Status
Obsolete
Moisture Sensitivity Level (MSL)
1 (Unlimited)
Number of Terminations
12
ECCN Code
EAR99
Type
Non-Isolated PoL Module
Applications
ITE (Commercial)
Terminal Position
SINGLE
Number of Functions
1
Terminal Pitch
2.54mm
Depth
17.01mm
Base Part Number
PT6304
Number of Outputs
1
Efficiency
91%
Voltage - Input (Max)
38V
Voltage - Input (Min)
16V
Current - Output (Max)
3A
Current - Output
3A
Output Power
36W
Voltage - Output
12V
Control Mode
VOLTAGE-MODE
Current - Output 1
3A
Switcher Configuration
BUCK
Switching Frequency-Max
900kHz
Isolation
Non-Isolated
Width
16.75mm
Length
43.43mm
Height
9.4mm
RoHS Status
ROHS3 Compliant
Radiation Hardening
No
Lead Free
Lead Free
