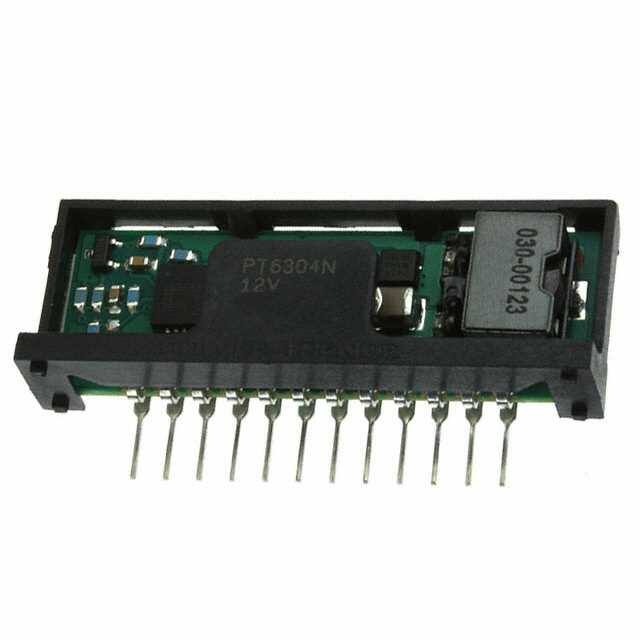

PT6304N - Texas Instruments

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY33-PT6304N
Hersteller Teil #: PT6304N
Produktkategorie: DC DC Converters
Hersteller: Texas Instruments
Beschreibung: REG 12V 3A ADJUSTABLE VERT 12SIP
Verpackung: 12-SIP Module
Menge:
Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt: datasheet PT6304N Datenblatt
Spezifikationen
Attribute
Attribute Value
Mounting Type
Through Hole
Package / Case
12-SIP Module
Number of Pins
12
Weight
6.5g
Voltage - Input (Nom)
10V
Power Dissipation (Max)
36W
Operating Temperature
-40°C~85°C
Packaging
Tray
Series
PT6300
Pbfree Code
yes
Part Status
Obsolete
Moisture Sensitivity Level (MSL)
1 (Unlimited)
Number of Terminations
12
ECCN Code
EAR99
Type
Non-Isolated PoL Module
Applications
ITE (Commercial)
Terminal Position
SINGLE
Number of Functions
1
Terminal Pitch
2.54mm
Depth
9.4mm
Current Rating
3A
Frequency
750kHz
Base Part Number
PT6304
Number of Outputs
1
Efficiency
91%
Voltage - Input (Max)
38V
Current - Output (Max)
3A
Current - Output
3A
Output Power
36W
Voltage - Output
12V
Control Mode
VOLTAGE-MODE
Current - Output 1
3A
Switcher Configuration
BUCK
Isolation
Non-Isolated
Nominal Output Voltage
12V
Max Input Voltage (DC)
30V
Min Input Voltage (DC)
16V
Height
16.75mm
Length
43.15mm
Width
9.4mm
REACH SVHC
No SVHC
Radiation Hardening
No
RoHS Status
ROHS3 Compliant
Lead Free
Lead Free
Suche nach Teilenummer:PT6304N Enthaltenes Wort ist 5
Telefon Teilenummer Paket Beschreibung
PT6304N 12-SIP Module REG 12V 3A ADJUSTABLE VERT 12SIP
R-7312D 12-SIP Module CONV DC/DC 3A 15-28VIN 12V
R-739.0D 12-SIP Module CONV DC/DC 3A 12-28VIN 9V
R-7312P 12-SIP Module DC DC CONVERTER 12V 36W
PT6302N 12-SIP Module DC DC CONVERTER 5V 3A
Verwandte Teile in PT6304N
    PT6304N Verwandtes Stichwort.
    • PT6304N Preis
    • PT6304N Verteilers
    • PT6304N Hersteller
    • PT6304N Technische Daten
    • PT6304N PDF
    • PT6304N Datenblätter
    • PT6304N Bild
    • PT6304N Foto
    • PT6304N Teil
    • PT6304N Lagerbestand
    • PT6304N Inventar
    • PT6304N Angebotsanfrage
    • Kaufen PT6304N
    • PT6304N Anfrage
    • PT6304N Onlinebestellung
    Suchen Sie nach anderen Teilen wie pt630
