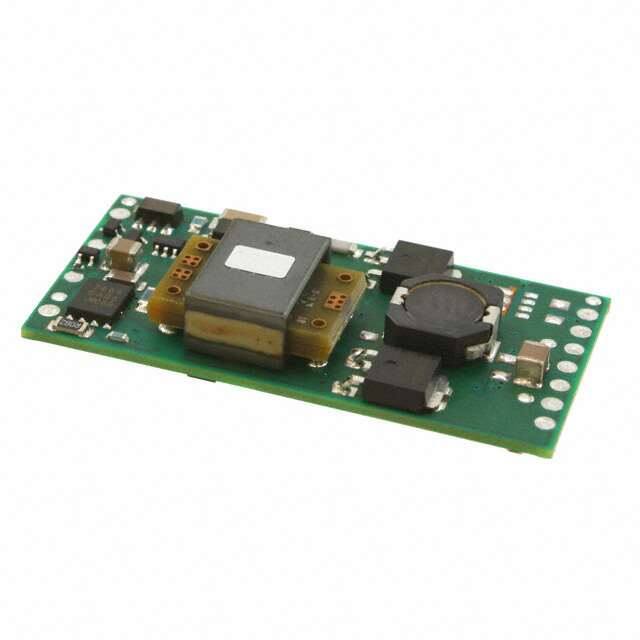

PTB48560AAZ - Texas Instruments
Die Bilder dienen nur als Referenz Siehe Produktspezifikationen
Kynix Teil #: KY33-PTB48560AAZ
Hersteller Teil #: PTB48560AAZ
Produktkategorie: DC DC Converters
Hersteller: Texas Instruments
Beschreibung: DC DC CONVERTER 3.6-5.5V 30W
Verpackung: 11-SMD Module
Menge:
Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt:
PTB48560AAZ Datenblatt
PTB48560AAZ Datenblatt
Spezifikationen
Attribute
Attribute Value
Lifecycle Status
NRND (Last Updated: 4 days ago)
Contact Plating
Copper, Silver, Tin
Mounting Type
Surface Mount
Surface Mount
NO
Package / Case
11-SMD Module
Number of Pins
11
Voltage - Input (Nom)
48V
Power Dissipation (Max)
30W
Operating Temperature
-40°C~85°C
Packaging
Tray
Series
PTB48560 (30W)
Size / Dimension
2.04Lx1.04W x 0.40 H 51.8mmx26.5mmx10.3mm
JESD-609 Code
e1
Part Status
Not For New Designs
Moisture Sensitivity Level (MSL)
3 (168 Hours)
Number of Terminations
11
ECCN Code
EAR99
Type
Isolated Module
Terminal Finish
Tin/Silver/Copper (Sn/Ag/Cu)
Applications
ITE (Commercial)
Power Rating
30W
Terminal Position
DUAL
Terminal Form
UNSPECIFIED
Peak Reflow Temperature (Cel)
260
Number of Functions
1
Depth
26.54mm
Base Part Number
PTB48560
Number of Outputs
1
Efficiency
84%
Voltage - Isolation
1.5kV
Voltage - Input (Max)
75V
Voltage - Input (Min)
36V
Trim/Adjustable Output
YES
Current - Output (Max)
6A
Current - Output
8A
Output Power
30W
Max Output Voltage
5.5V
Voltage - Output
5V
Current - Output 1
6A
Min Output Voltage
3.6V
Isolation
Isolated
Features
Remote On/Off, OCP, OTP, UVLO
Height
9.98mm
Thickness
9.73mm
Radiation Hardening
No
RoHS Status
ROHS3 Compliant
Lead Free
Lead Free
