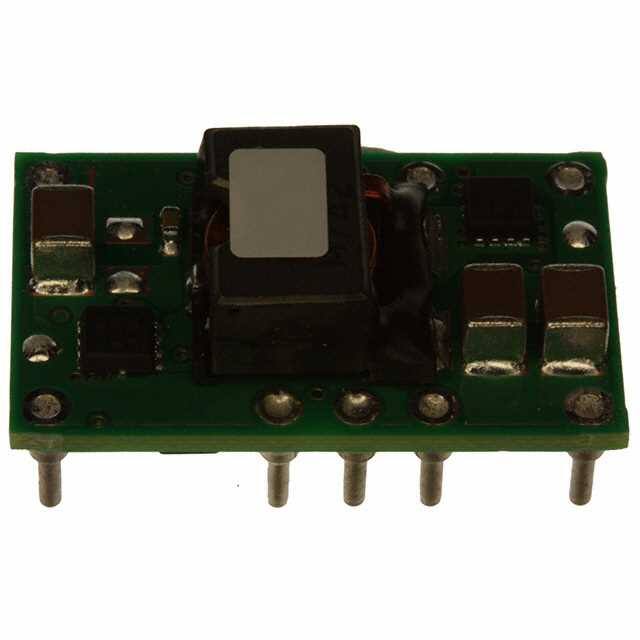

PTH05060YAH - Texas Instruments
Die Bilder dienen nur als Referenz Siehe Produktspezifikationen
Kynix Teil #: KY33-PTH05060YAH
Hersteller Teil #: PTH05060YAH
Produktkategorie: DC DC Converters
Hersteller: Texas Instruments
Beschreibung: MODULE PIP .55-1.8V 10A TH 10DIP
Verpackung: 10-DIP Module
Menge:
Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt:
PTH05060YAH Datenblatt
PTH05060YAH Datenblatt
Spezifikationen
Attribute
Attribute Value
Lifecycle Status
ACTIVE (Last Updated: 1 day ago)
Factory Lead Time
6 Weeks
Mounting Type
Through Hole
Package / Case
10-DIP Module
Surface Mount
NO
Number of Pins
10
Weight
3.7g
Operating Temperature
-40°C~85°C
Packaging
Tray
Series
PTH05060Y
Size / Dimension
1.00Lx0.62W x 0.35 H 25.4mmx15.7mmx8.9mm
JESD-609 Code
e3
Pbfree Code
yes
Part Status
Active
Moisture Sensitivity Level (MSL)
1 (Unlimited)
Number of Terminations
10
ECCN Code
EAR99
Type
Non-Isolated PoL Module
Terminal Finish
Tin (Sn)
Applications
ITE (Commercial)
Additional Feature
OUTPUT VARIES ACCORDING TO THE INPUT AND RESISTOR DIVIDER CONFIGURATION
HTS Code
8504.40.85.00
Max Power Dissipation
18W
Terminal Position
DUAL
Terminal Form
PIN/PEG
Number of Functions
1
Depth
15.75mm
Base Part Number
TH05060
Pin Count
10
Number of Outputs
1
Approval Agency
"UL,VDE"
Efficiency
86%
Output Voltage
1.8V
Max Output Current
10A
Input Voltage-Nom
5V
Trim/Adjustable Output
YES
Output Current
10A
Quiescent Current
10mA
Output Power
18W
Max Output Voltage
1.8V
Protections
OUTPUT OVER CURRENT
Control Mode
VOLTAGE-MODE
Current - Output 1
10A
Min Output Voltage
550mV
Max Output Power
18W
Switching Frequency-Max
350kHz
Isolation
Non-Isolated
Max Input Voltage (DC)
5.5V
Min Input Voltage (DC)
4.5V
Features
UVLO
Height
9mm
Length
25.27mm
Thickness
8.75mm
REACH SVHC
No SVHC
Radiation Hardening
No
RoHS Status
ROHS3 Compliant
Lead Free
Lead Free
Suche nach Teilenummer:PTH05060YAH Enthaltenes Wort ist 5
| Telefon | Teilenummer | Paket | Beschreibung |
|---|---|---|---|
| PTH05060YAH | 10-DIP Module | MODULE PIP .55-1.8V 10A TH 10DIP | |
| MAX662ACPA | 8-DIP (0.300, 7.62mm) | IC REG CHARGE PUMP 12V 30MA 8DIP | |
| PTH05030WAH | 13-DIP Module | MODULE PIP .8-3.6V 30A T/H 13DIP | |
| PTH05010WAH | 10-DIP Module | DC DC CONVERTER 0.8-3.6V 15A | |
| PTH08T230WAD | 10-DIP Module | MODULE PIP 6A ADJ HZ T/H 10DIP |
Verwandte Teile in PTH05060YAH
PTH05060YAH Verwandtes Stichwort.
Suchen Sie nach anderen Teilen wie
pth05
Häufig gestellte Fragen
How long is the RoHS compliant?
Two year warranty
Die Bilder dienen nur als Referenz Siehe Produktspezifikationen
Kynix Teil #: KYundefined-undefined
Hersteller Teil #:
Produktkategorie:
Hersteller:
Beschreibung: MODULE PIP .55-1.8V 10A TH 10DIP
Verpackung: 10-DIP Module
Menge:
Bleifrei-Status / RoHS-Status Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt:
Datenblatt
Datenblatt
Lagerbestand: 10076 Kann sofort geliefert werden
Stückpreis: 54.06950
| Menge. | Stückpreis |
|---|---|
| 1+: | $54.06950 |
| 10+: | $51.00897 |
| 100+: | $48.12167 |
| 500+: | $45.39780 |
| 1000+: | $42.82811 |
