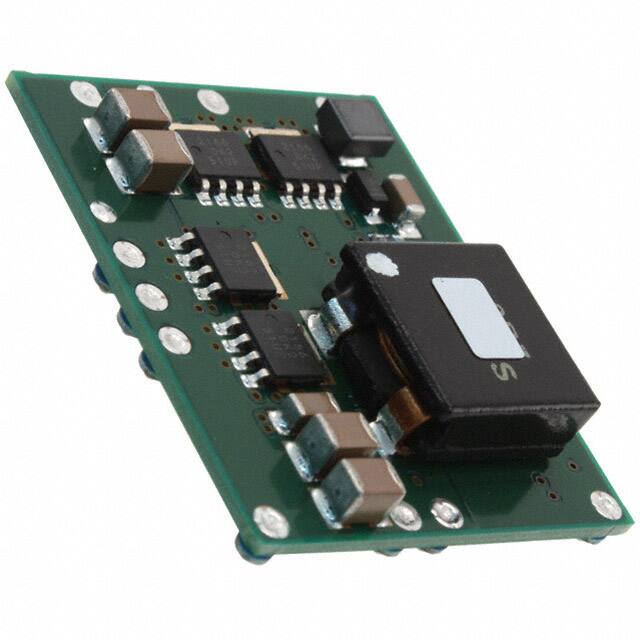

PTH05030WAS - Texas Instruments
Die Bilder dienen nur als Referenz Siehe Produktspezifikationen
Kynix Teil #: KY33-PTH05030WAS
Hersteller Teil #: PTH05030WAS
Produktkategorie: DC DC Converters
Hersteller: Texas Instruments
Beschreibung: 30 A, 5-V Input Wide-Output Adjust Plug-in Power Module 13-Surface Mount Module -40 to 85
Verpackung: 13-SMD Module
Menge:
Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt:
PTH05030WAS Datenblatt
PTH05030WAS Datenblatt
Spezifikationen
Attribute
Attribute Value
Lifecycle Status
ACTIVE (Last Updated: 6 days ago)
Factory Lead Time
8 Weeks
Mounting Type
Surface Mount
Package / Case
13-SMD Module
Surface Mount
YES
Number of Pins
13
Operating Temperature
-40°C~85°C
Packaging
Tray
Series
PTH05030W
Size / Dimension
1.37Lx1.12W x 0.38 H 34.8mmx28.5mmx9.6mm
Part Status
Active
Moisture Sensitivity Level (MSL)
1 (Unlimited)
Number of Terminations
13
ECCN Code
EAR99
Type
Non-Isolated PoL Module
Applications
ITE (Commercial)
Additional Feature
REMOTE SHUTDOWN
HTS Code
8504.40.85.00
Max Power Dissipation
108W
Terminal Position
QUAD
Terminal Form
BALL
Number of Functions
1
Depth
28.45mm
Frequency
300kHz
Base Part Number
TH05030
Pin Count
13
Number of Outputs
1
Approval Agency
UL, CSA
Efficiency
94%
Output Voltage
3.6V
Max Output Current
30A
Input Voltage-Nom
5V
Trim/Adjustable Output
YES
Output Current
30A
Output Power
108W
Max Output Voltage
3.6V
Protections
OUTPUT OVER CURRENT;THERMAL
Control Mode
VOLTAGE-MODE
Current - Output 1
30A
Min Output Voltage
800mV
Max Output Power
108W
Isolation
Non-Isolated
Max Input Voltage (DC)
5.5V
Min Input Voltage (DC)
4.5V
Features
Remote On/Off, OCP, OTP, UVLO
Height
9mm
Length
34.8mm
Thickness
8.75mm
REACH SVHC
No SVHC
Radiation Hardening
No
RoHS Status
Non-RoHS Compliant
Lead Free
Contains Lead
