PTH05010WAZ - Texas Instruments

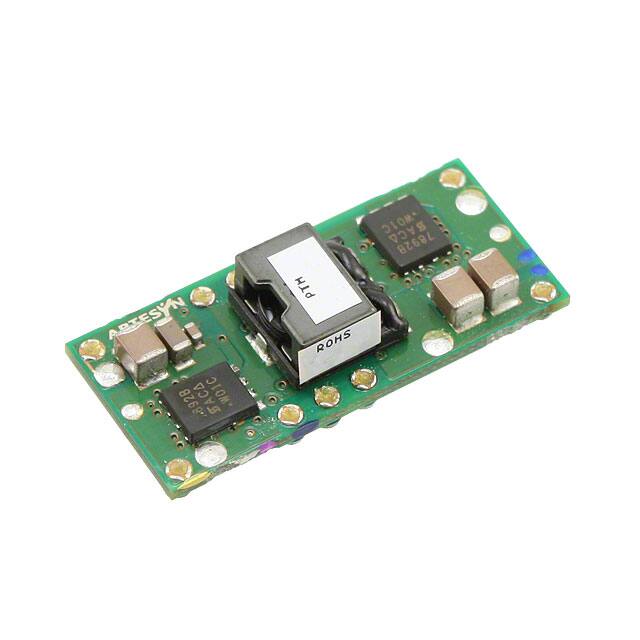

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen
Kynix Teil #: KY33-PTH05010WAZ
Hersteller Teil #: PTH05010WAZ
Produktkategorie: DC DC Converters
Hersteller: Texas Instruments
Beschreibung: DC DC CONVERTER 0.8-3.6V 54W
Verpackung: 10-SMD Module
Menge:
Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt:
PTH05010WAZ Datenblatt
PTH05010WAZ Datenblatt
Spezifikationen
Attribute
Attribute Value
Lifecycle Status
ACTIVE (Last Updated: 6 days ago)
Factory Lead Time
6 Weeks
Mounting Type
Surface Mount
Package / Case
10-SMD Module
Surface Mount
NO
Number of Pins
10
Operating Temperature
-40°C~85°C
Packaging
Tray
Series
PTH05010W
Size / Dimension
1.37Lx0.62W x 0.38 H 34.8mmx15.8mmx9.6mm
JESD-609 Code
e1
Part Status
Active
Moisture Sensitivity Level (MSL)
3 (168 Hours)
Number of Terminations
10
ECCN Code
EAR99
Type
Non-Isolated PoL Module
Terminal Finish
Tin/Silver/Copper (Sn/Ag/Cu)
Applications
ITE (Commercial)
Additional Feature
REMOTE SHUTDOWN
HTS Code
8504.40.85.00
Max Power Dissipation
54W
Terminal Position
DUAL
Terminal Form
UNSPECIFIED
Peak Reflow Temperature (Cel)
260
Number of Functions
1
Depth
15.75mm
Frequency
300kHz
Base Part Number
TH05010
Pin Count
10
Number of Outputs
1
Approval Agency
UL, CSA
Efficiency
95%
Output Voltage
3.6V
Max Output Current
15A
Input Voltage-Nom
5V
Trim/Adjustable Output
YES
Output Current
15A
Output Power
54W
Max Output Voltage
3.6V
Protections
OUTPUT OVER CURRENT;THERMAL
Control Mode
VOLTAGE-MODE
Current - Output 1
15A
Min Output Voltage
800mV
Max Output Power
54W
Isolation
Non-Isolated
Max Input Voltage (DC)
5.5V
Min Input Voltage (DC)
4.5V
Features
Remote On/Off, OCP, OTP, UVLO
Height
9mm
Length
34.8mm
Thickness
8.75mm
REACH SVHC
No SVHC
Radiation Hardening
No
RoHS Status
ROHS3 Compliant
Lead Free
Lead Free
Suche nach Teilenummer:PTH05010WAZ Enthaltenes Wort ist 4
| Telefon | Teilenummer | Paket | Beschreibung |
|---|---|---|---|
| PTH05010WAZ | 10-SMD Module | DC DC CONVERTER 0.8-3.6V 54W | |
| PTH08T220WAZT | 11-SMD Module | Module DC-DC 1-OUT 0.69V to 5.5V 16A 11-Pin SMD Module T/R | |
| PTH08T221WAS | 11-SMD Module | MODULE PIP 16A 14VIN 11SMD | |
| PTH08T221WAZT | 11-SMD Module | DC DC CONVERTER 0.69-5.5V |
Verwandte Teile in PTH05010WAZ
PTH05010WAZ Verwandtes Stichwort.
Suchen Sie nach anderen Teilen wie
pth05
Häufig gestellte Fragen
What features are available in the PTH04040?
POL features
What is the primary new feature of the PTH04040?
a function
What is the input voltage of the PTH04040?
2.95 Vdc to 5.5 Vdc
Die Bilder dienen nur als Referenz Siehe Produktspezifikationen
Kynix Teil #: KYundefined-undefined
Hersteller Teil #:
Produktkategorie:
Hersteller:
Beschreibung: DC DC CONVERTER 0.8-3.6V 54W
Verpackung: 10-SMD Module
Menge:
Bleifrei-Status / RoHS-Status Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt:
Datenblatt
Datenblatt
Lagerbestand: 720 Kann sofort geliefert werden
Stückpreis: 28.25702
| Menge. | Stückpreis |
|---|---|
| 1+: | $28.25702 |
| 10+: | $26.65757 |
| 100+: | $25.14865 |
| 500+: | $23.72514 |
| 1000+: | $22.38221 |
