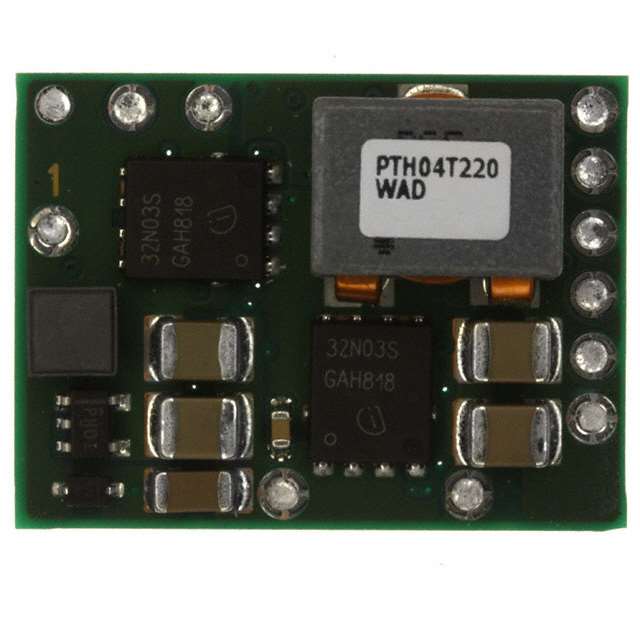

PTH04T220WAD - Texas Instruments
Die Bilder dienen nur als Referenz Siehe Produktspezifikationen
Kynix Teil #: KY33-PTH04T220WAD
Hersteller Teil #: PTH04T220WAD
Produktkategorie: DC DC Converters
Hersteller: Texas Instruments
Beschreibung: Module DC-DC 1-OUT 0.69V to 3.6V 16A 11-Pin DIP Module Tray
Verpackung: 11-DIP Module
Menge:
Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt:
PTH04T220WAD Datenblatt
PTH04T220WAD Datenblatt
Spezifikationen
Attribute
Attribute Value
Lifecycle Status
ACTIVE (Last Updated: 6 days ago)
Factory Lead Time
6 Weeks
Contact Plating
Tin
Mounting Type
Through Hole
Package / Case
11-DIP Module
Surface Mount
NO
Number of Pins
11
Weight
5.3g
Voltage - Input (Nom)
5V
Power - Output (Max)
57.6W
Power Dissipation (Max)
57.6W
Operating Temperature
-40°C~85°C
Packaging
Tray
Series
PTH04T220W
Size / Dimension
1.00Lx0.75W x 0.34 H 25.4mmx19.1mmx8.6mm
JESD-609 Code
e3
Pbfree Code
yes
Part Status
Active
Moisture Sensitivity Level (MSL)
3 (168 Hours)
Number of Terminations
11
ECCN Code
EAR99
Type
Non-Isolated PoL Module
Applications
ITE (Commercial)
HTS Code
8504.40.85.00
Terminal Position
UNSPECIFIED
Number of Functions
1
Terminal Pitch
2.54mm
Depth
18.92mm
Base Part Number
TH04T220
Number of Outputs
1
Approval Agency
UL, CSA
Efficiency
94%
Trim/Adjustable Output
YES
Current - Output (Max)
16A
Current - Output
16A
Output Power
57.6W
Max Output Voltage
3.6V
Voltage - Output
3.6V
Protections
OUTPUT OVER CURRENT;THERMAL
Control Mode
VOLTAGE-MODE
Current - Output 1
16A
Min Output Voltage
690mV
Switching Frequency-Max
400kHz
Isolation
Non-Isolated
Nominal Output Voltage
3.6V
Max Input Voltage (DC)
5.5V
Min Input Voltage (DC)
2.2V
Height
0m
Length
25.27mm
Thickness
8.5mm
REACH SVHC
No SVHC
Radiation Hardening
No
RoHS Status
ROHS3 Compliant
Flammability Rating
UL94 V-0
Lead Free
Lead Free
Suche nach Teilenummer:PTH04T220WAD Enthaltenes Wort ist 5
| Telefon | Teilenummer | Paket | Beschreibung |
|---|---|---|---|
| PTH04T220WAD | 11-DIP Module | Module DC-DC 1-OUT 0.69V to 3.6V 16A 11-Pin DIP Module Tray | |
| NDY2403C | 24-DIP Module, 8 Leads | CONV DC/DC 3W 24VIN 3.3V DIP24 | |
| REC5-243.3SRW/H2/A | 24-DIP Module, 8 Leads | CONV DC/DC 5W 18-36VIN 3.3VOUT | |
| REC5-243.3SRWZ/H2/A | 24-DIP Module, 8 Leads | CONV DC/DC 5W 9-36VIN 3.3VOUT | |
| REC3-243.3SRWZ/H2/A | 24-DIP Module, 8 Leads | DC DC CONVERTER 3.3V 3W |
Verwandte Teile in PTH04T220WAD
PTH04T220WAD Verwandtes Stichwort.
Suchen Sie nach anderen Teilen wie
pth04
Häufig gestellte Fragen
What features are available in the PTH04040?
POL features
What is the primary new feature of the PTH04040?
a function
What is the input voltage of the PTH04040?
2.95 Vdc to 5.5 Vdc
