DCV010515DP - Texas Instruments

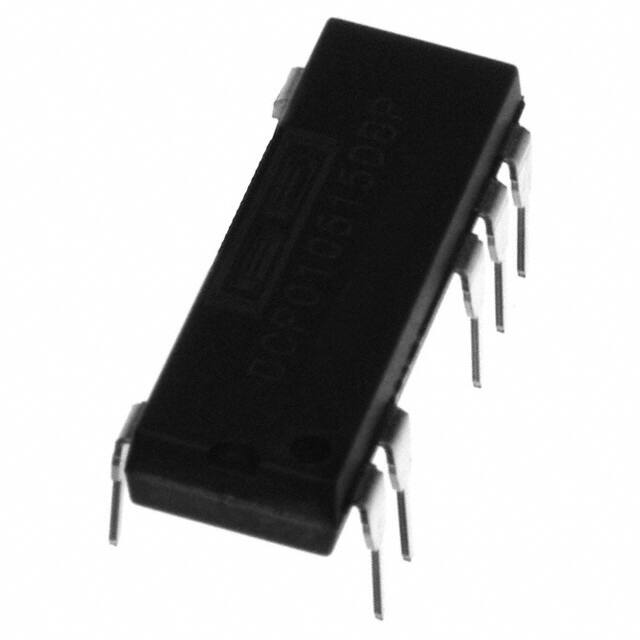

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen
Kynix Teil #: KY33-DCV010515DP
Hersteller Teil #: DCV010515DP
Produktkategorie: DC DC Converters
Hersteller: Texas Instruments
Beschreibung: IC REG ISO FIX/ADJ 33MA DL 7DIP
Verpackung: 14-DIP (0.300, 7.62mm), 7 Leads
Menge:
Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt:
DCV010515DP Datenblatt
DCV010515DP Datenblatt
Spezifikationen
Attribute
Attribute Value
Lifecycle Status
ACTIVE (Last Updated: 1 day ago)
Factory Lead Time
6 Weeks
Mounting Type
Through Hole
Package / Case
14-DIP (0.300, 7.62mm), 7 Leads
Surface Mount
NO
Number of Pins
7
Voltage - Input (Nom)
5V
Power - Output (Max)
970mW
Power Dissipation (Max)
1W
SwitchingFrequency
400kHz
Operating Temperature
-40°C~85°C
Packaging
Tube
Series
DCV01 (1W)
Size / Dimension
0.78Lx0.33W x 0.21 H 19.7mmx8.3mmx5.3mm
JESD-609 Code
e4
Pbfree Code
yes
Part Status
Active
Moisture Sensitivity Level (MSL)
1 (Unlimited)
Number of Terminations
7
ECCN Code
EAR99
Type
Isolated Module
Terminal Finish
Nickel/Palladium/Gold (Ni/Pd/Au)
Applications
ITE (Commercial)
Additional Feature
ADDITIONAL -15 V OUTPUT AVAILABLE
Power Rating
1W
Terminal Position
DUAL
Number of Functions
1
Frequency
800kHz
Base Part Number
DCV010515
Number of Outputs
2
Approval Agency
UL
Efficiency
85%
Voltage - Isolation
1.5kV
Voltage - Input (Max)
5.5V
Output Type
Fixed
Voltage - Input (Min)
4.5V
Trim/Adjustable Output
NO
Current - Output (Max)
33mA
Current - Output
33mA
Quiescent Current
42mA
Output Power
1W
Control Features
Enable, Active High
Max Output Voltage
15.75V
Voltage - Output
15.75V
Protections
THERMAL
Voltage - Output 2
-15V
Control Mode
VOLTAGE
Current - Output 1
33mA
Min Output Voltage
14.25V
Current - Output 2
30mA
Features
OTP, SCP
Height
5.33mm
Length
19.18mm
Width
6.61mm
Thickness
3.94mm
Radiation Hardening
No
RoHS Status
ROHS3 Compliant
Lead Free
Lead Free
Suche nach Teilenummer:DCV010515DP Enthaltenes Wort ist 4
| Telefon | Teilenummer | Paket | Beschreibung |
|---|---|---|---|
| DCV010515DP | 14-DIP (0.300, 7.62mm), 7 Leads | IC REG ISO FIX/ADJ 33MA DL 7DIP | |
| DCP010515DBP | 14-DIP (0.300, 7.62mm), 7 Leads | TEXAS INSTRUMENTS DCP010515DBP IC, ISOLATED DC/DC CONVERTER, DIP-7 | |
| DCV011515DP | 14-DIP (0.300, 7.62mm), 7 Leads | DC DC CONVERTER /-15V 1W | |
| DCP010512DBP | 14-DIP (0.300, 7.62mm), 7 Leads | TEXAS INSTRUMENTS - DCP010512DBP - ISOLATED DC/DC CONVERTER, 7-DIP |
Verwandte Teile in DCV010515DP
DCV010515DP Verwandtes Stichwort.
Suchen Sie nach anderen Teilen wie
dcv01
Häufig gestellte Fragen
How many DC/DC converters does the DCV01 series consist of?
1W, 1500Vrms
What is the power density of the DCV01?
40W/in3
What makes the DCV01 suitable for a wide range of applications?
high isolation and small size
