NCP5680MUTXG - ON Semiconductor

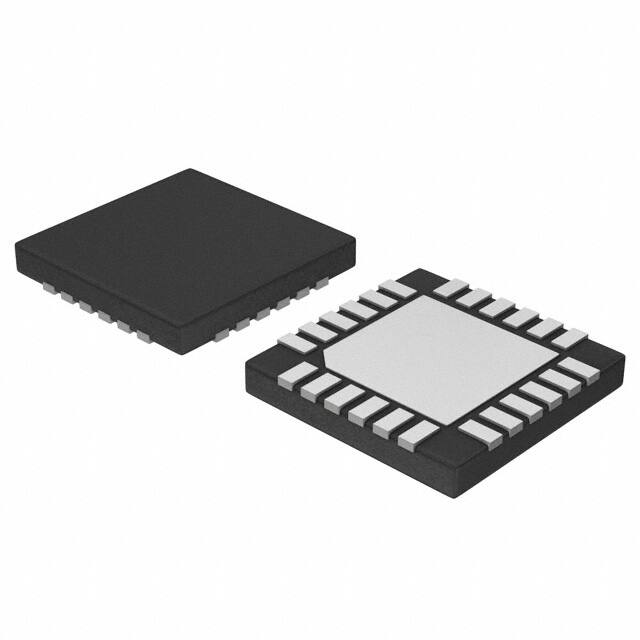

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY20-NCP5680MUTXG
Hersteller Teil #: NCP5680MUTXG
Produktkategorie: PMIC - LED Drivers
Hersteller: ON Semiconductor
Beschreibung: IC LED DRIVER CTRLR 400MA 24UQFN
Verpackung: 24-UFQFN Exposed Pad
Menge:
Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt: datasheet NCP5680MUTXG Datenblatt
Spezifikationen
Attribute
Attribute Value
Mount
Surface Mount
Mounting Type
Surface Mount
Package / Case
24-UFQFN Exposed Pad
Number of Pins
24
Operating Temperature
-40°C~85°C TA
Packaging
Tape & Reel (TR)
Published
2009
Part Status
Obsolete
Moisture Sensitivity Level (MSL)
1 (Unlimited)
Number of Terminations
24
ECCN Code
EAR99
Type
DC DC Controller
Applications
Camera Flash
Terminal Position
QUAD
Number of Functions
1
Supply Voltage
4.2V
Terminal Pitch
0.4mm
Frequency
1MHz
Base Part Number
NCP5680
Pin Count
24
Number of Outputs
2
Power Dissipation
40mW
Voltage - Output
4.5V~5.3V
Topology
Switched Capacitor (Charge Pump)
Output Current per Channel
400mA
Internal Switch(s)
No
fmax-Min
1.15 MHz
Number of Segments
1
Voltage - Supply (Max)
5.5V
Voltage - Supply (Min)
2.7V
Multiplexed Display Capability
NO
Data Input Mode
SERIAL
Length
3.5mm
Height Seated (Max)
0.55mm
Width
3.5mm
RoHS Status
RoHS Compliant
Lead Free
Lead Free
Suche nach Teilenummer:NCP5680MUTXG Enthaltenes Wort ist 0
Telefon Teilenummer Paket Beschreibung
Verwandte Teile in NCP5680MUTXG
    NCP5680MUTXG Verwandtes Stichwort.
    • NCP5680MUTXG Preis
    • NCP5680MUTXG Verteilers
    • NCP5680MUTXG Hersteller
    • NCP5680MUTXG Technische Daten
    • NCP5680MUTXG PDF
    • NCP5680MUTXG Datenblätter
    • NCP5680MUTXG Bild
    • NCP5680MUTXG Foto
    • NCP5680MUTXG Teil
    • NCP5680MUTXG Lagerbestand
    • NCP5680MUTXG Inventar
    • NCP5680MUTXG Angebotsanfrage
    • Kaufen NCP5680MUTXG
    • NCP5680MUTXG Anfrage
    • NCP5680MUTXG Onlinebestellung
    Suchen Sie nach anderen Teilen wie ncp56
    Häufig gestellte Fragen

    What is the NCP5680 product dedicated to recycling a large Super Cap capacitor?

    High Power charge pump driver

    What does the built-in DC/DC converter support?

    double power flash LED and torch operation

    What is designed to properly drive large external NMOS device with accurate control of the peak current flowing into the LED?

    The controller

    What does the chip include to protect the system against faults at Vout or LED level?

    Open Load and Overload Detection circuit
