CAT4106YP-T2 - ON Semiconductor

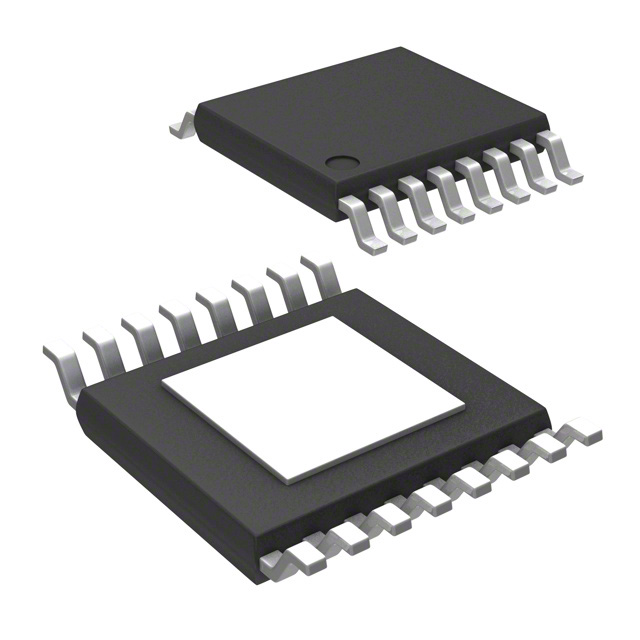

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen
Kynix Teil #: KY20-CAT4106YP-T2
Hersteller Teil #: CAT4106YP-T2
Produktkategorie: PMIC - LED Drivers
Hersteller: ON Semiconductor
Beschreibung: CAT4106 Series 175 mA 5.5 V 1.3 MHz SMT 4-Channel DC-DC LED Driver - TSSOP-16
Verpackung: 16-TSSOP (0.173, 4.40mm Width) Exposed Pad
Menge:
Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt:
CAT4106YP-T2 Datenblatt
CAT4106YP-T2 Datenblatt
Spezifikationen
Attribute
Attribute Value
Lifecycle Status
ACTIVE (Last Updated: 1 day ago)
Factory Lead Time
6 Weeks
Contact Plating
Tin
Mount
Surface Mount
Mounting Type
Surface Mount
Package / Case
16-TSSOP (0.173, 4.40mm Width) Exposed Pad
Number of Pins
16
SwitchingFrequency
1MHz
Published
2009
Operating Temperature
-40°C~85°C TA
Packaging
Tape & Reel (TR)
JESD-609 Code
e3
Pbfree Code
yes
Part Status
Active
Moisture Sensitivity Level (MSL)
1 (Unlimited)
Number of Terminations
16
ECCN Code
EAR99
Type
DC DC Regulator
Applications
Backlight, Lighting
Terminal Position
DUAL
Terminal Form
GULL WING
Peak Reflow Temperature (Cel)
260
Number of Functions
1
Supply Voltage
5V
Terminal Pitch
0.65mm
Time@Peak Reflow Temperature-Max (s)
40
Base Part Number
CAT4106
Pin Count
16
Current - Supply (Max)
4.4mA
Number of Outputs
4
Power Supplies
3.3/5V
Current - Output
175mA
Voltage - Output
36V
Topology
Step-Up (Boost)
Min Input Voltage
3V
Max Input Voltage
5.5V
Halogen Free
Halogen Free
Output Current per Channel
175mA
Internal Switch(s)
Yes
High Level Output Current
175mA
Low Level Output Current
10mA
Dimming
PWM
Number of Segments
4
Voltage - Supply (Max)
5.5V
Voltage - Supply (Min)
3V
Multiplexed Display Capability
NO
Length
5mm
Height Seated (Max)
1.1mm
REACH SVHC
No SVHC
Radiation Hardening
No
RoHS Status
ROHS3 Compliant
Lead Free
Lead Free
Suche nach Teilenummer:CAT4106YP-T2 Enthaltenes Wort ist 5
| Telefon | Teilenummer | Paket | Beschreibung |
|---|---|---|---|
| CAT4106YP-T2 | 16-TSSOP (0.173, 4.40mm Width) Exposed Pad | CAT4106 Series 175 mA 5.5 V 1.3 MHz SMT 4-Channel DC-DC LED Driver - TSSOP-16 | |
| MAX6968AUE | 16-TSSOP (0.173, 4.40mm Width) Exposed Pad | IC LED DRIVER LIN 55MA 16TSSOP | |
| TLC5916IPW | 16-TSSOP (0.173, 4.40mm Width) | LED Lighting Drivers 8B Constant-Current LED Sink Driver | |
| TLC6C598QPWRQ1 | 16-TSSOP (0.173, 4.40mm Width) | LED DRVR 3.3V/5V Automotive 16-Pin TSSOP | |
| TLC5916IPWR | 16-TSSOP (0.173, 4.40mm Width) | IC LED DRIVER LIN 120MA 16TSSOP |
