GPTCNA01 - Cherry

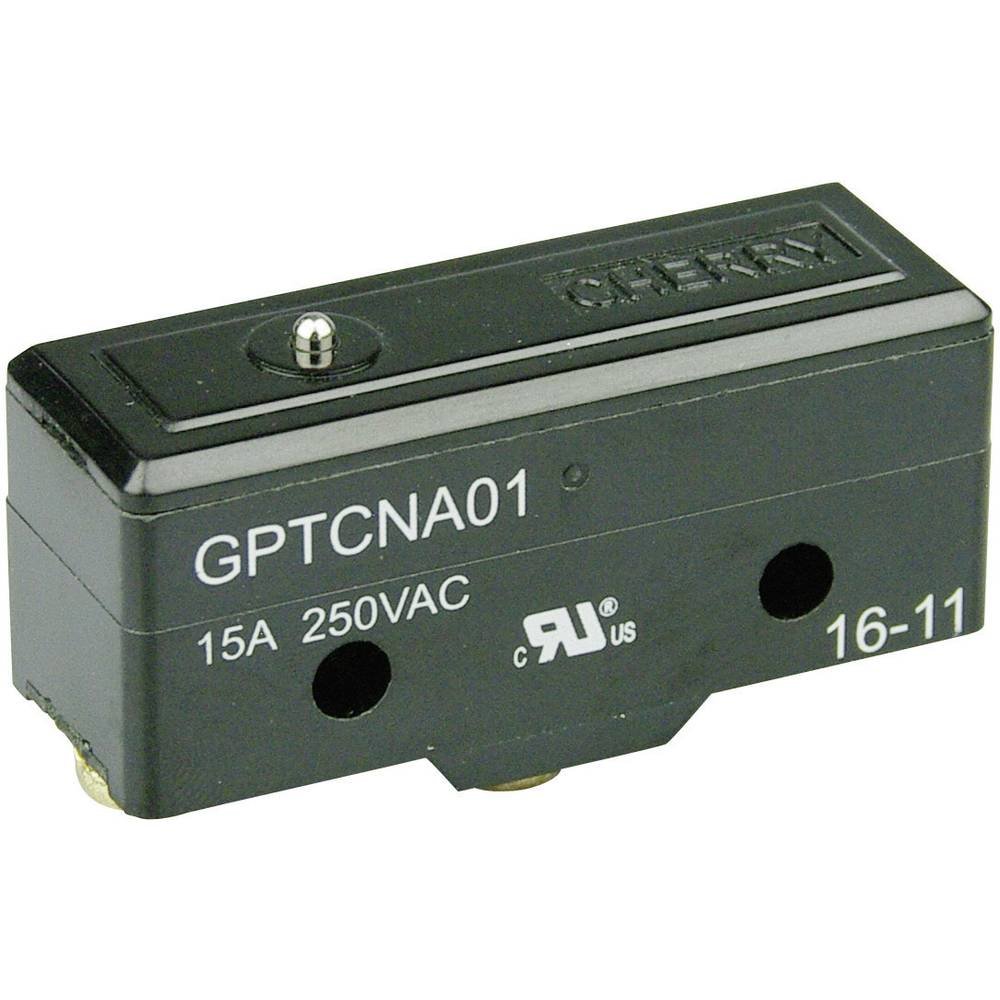

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY42-GPTCNA01
Hersteller Teil #: GPTCNA01
Produktkategorie: Snap Action, Limit Switches
Hersteller: Cherry
Beschreibung: Switch; Snap Action; SPDT; NO/NC; Button Act; Silver Alloy Contact; 15A; 250VAC; Screw
Verpackung:
Menge:
Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt: datasheet GPTCNA01 Datenblatt
Spezifikationen
Attribute
Attribute Value
Contact Plating
Silver
Surface Mount
NO
Mounting Feature
PANEL MOUNT
Contact Materials
Silver
Voltage Rating (AC)
250 V
Voltage Rating (DC)
250 V
Operating Temperature Max Deg. C
85C
Maximum Movement Differential
0.05
Body Orientation
Straight
Maximum Pre-Travel
0.41
Product Depth (mm)
17.6(mm)
Operating Temp Range
-20C to 85C
Dielectric Strength
1000VAC
Mounting Styles
Screw
Actuator Style
Pin Plunger
Minimum Over-Travel
0.13
Switch Function Configuration
N.O./N.C.
Operating Temperature Min Deg. C
-20C
AC Voltage Rating (Max)
250
Pole Throw Configuration
SPDT
DC Voltage Rating (Max)
250
Operating Temperature-Min
-20 °C
Operating Temperature-Max
85 °C
Rohs Code
Yes
Manufacturer Part Number
GPTCNA01
Manufacturer
The Cherry Corporation
Part Life Cycle Code
Contact Manufacturer
Ihs Manufacturer
THE CHERRY CORP
Risk Rank
5.53
Manufacturer Series
GP
Pbfree Code
Yes
Termination
Screw
ECCN Code
EAR99
Max Operating Temperature
85 °C
Min Operating Temperature
-20 °C
Color
Black
HTS Code
8536.50.90.40
Depth
17.6 mm
Reach Compliance Code
compliant
Current Rating
15 A
Body Length or Diameter
49.6 mm
Body Breadth
17.6 mm
Actuator Type
STEEL LEVER
Switch Function
SPDT
Insulation Resistance
100(Mohm)
Contact Current(DC)-Max
25 A
Contact Voltage(DC)-Max
250 V
Max Voltage Rating (AC)
250 V
Termination Type
SCREW
Max Current Rating
15 A
Throw Configuration
SPDT
Max Voltage Rating (DC)
250 V
Mechanical Life
1000000
Switch Type
SNAP ACTING/LIMIT SWITCH
Contact Current Rating
15 A
Operating Force
3.42 N
Terminal Type
Screw
Contact Current(AC)-Max
15 A
Contact (AC) Max Rating R Load
Contact (DC) Max Rating R Load
Contact Voltage(AC)-Max
250 V
Release Force
1.11
Current Rating (Max)
15(A)
Actuator Travel
0.54 mm
Switch Action
MOMENTARY
Pre-Travel-Max
0.41 mm
Operating Force-Max
3.42 N
Product Length (mm)
49.6(mm)
Length
49.6 mm
Width
17.5 mm
Body Height
23.5 mm
Product Height (mm)
25.86(mm)
RoHS Status
RoHS Compliant
Lead Free
Contains Lead
