9DB102BFLF - Integrated Device Technology (IDT)

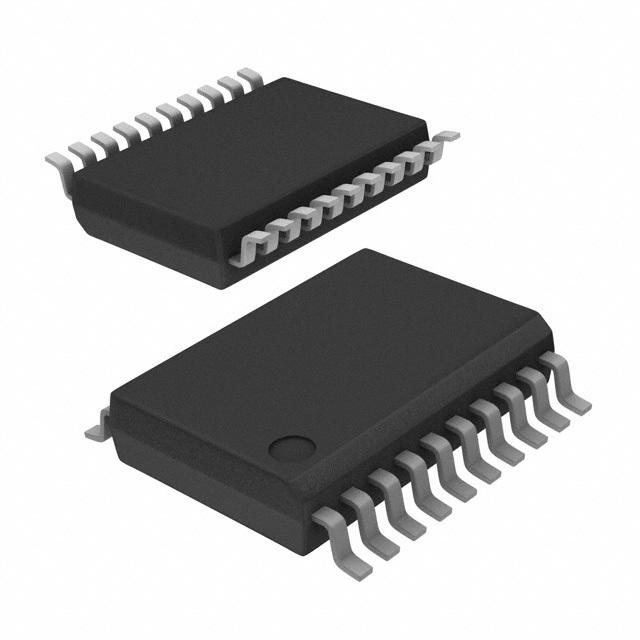

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY20-9DB102BFLF

Hersteller Teil #: 9DB102BFLF

Produktkategorie: Clock/Timing - Application Specific

Hersteller: Integrated Device Technology (IDT)

Beschreibung: Clock Buffer 2 OUTPUT PCIE GEN2 BUFFER

Verpackung: QSOP

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

9DB102BFLF Datenblatt

Attribute

Attribute Value

Factory Lead Time

7 Weeks

Contact Plating

Tin

Mount

Surface Mount

Package / Case

QSOP

Number of Pins

Frequency(Max)

101MHz

Published

1999

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Number of Terminations

ECCN Code

EAR99

Max Operating Temperature

70°C

Min Operating Temperature

0°C

Voltage - Supply

3.3V

Terminal Position

DUAL

Terminal Form

GULL WING

Peak Reflow Temperature (Cel)

260

Number of Functions

Terminal Pitch

0.635mm

Pin Count

Number of Outputs

Operating Supply Voltage

3.3V

Temperature Grade

COMMERCIAL

Number of Circuits

Max Supply Voltage

3.465V

Min Supply Voltage

3.135V

Nominal Supply Current

75mA

Family

9DB

Output Characteristics

3-STATE

Input

Clock

PLL

Yes

Length

8.7mm

Width

3.8mm

Thickness

1.47mm

Radiation Hardening

RoHS Status

RoHS Compliant

Lead Free

Telefon	Teilenummer	Paket	Beschreibung

9DB102BFLF Preis
9DB102BFLF Verteilers
9DB102BFLF Hersteller
9DB102BFLF Technische Daten
9DB102BFLF PDF
9DB102BFLF Datenblätter
9DB102BFLF Bild
9DB102BFLF Foto
9DB102BFLF Teil
9DB102BFLF Lagerbestand
9DB102BFLF Inventar
9DB102BFLF Angebotsanfrage
Kaufen 9DB102BFLF
9DB102BFLF Anfrage
9DB102BFLF Onlinebestellung
